Крыши

Команда Крыши позволяет быстро вставлять в чертеж крышу выбранного типа с определенными пользователем размерами. При вставке блока приложение автоматически вычисляет фактическую площадь ската и это значение сохраняется в атрибутах.

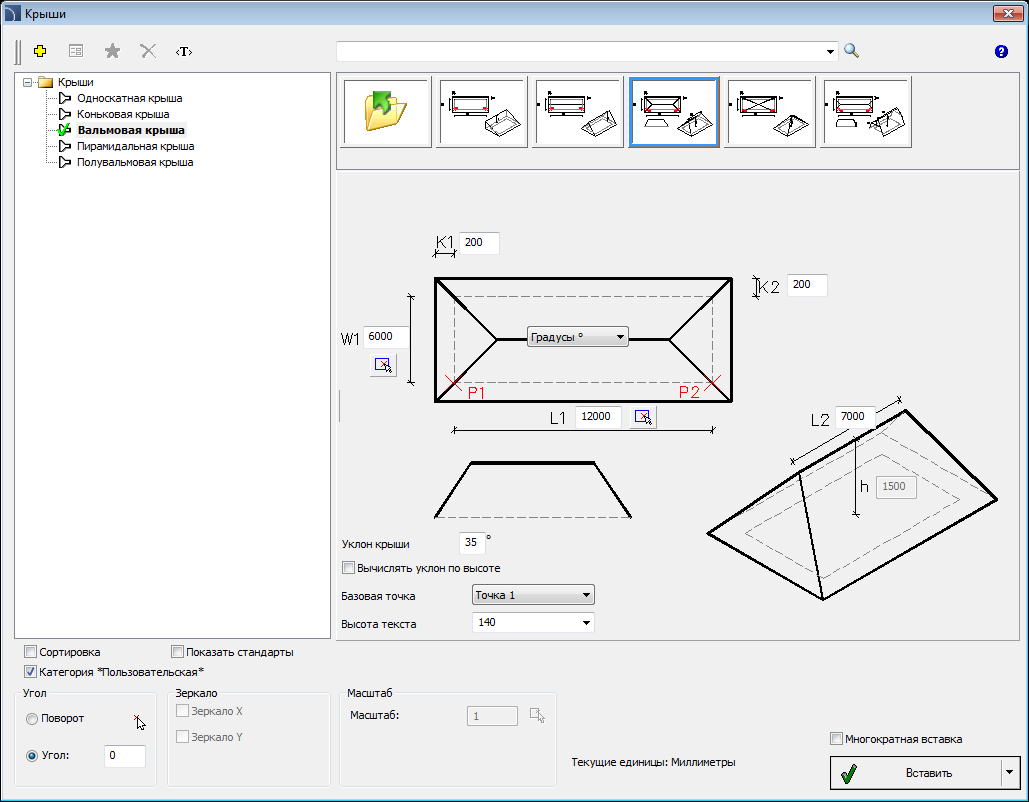

Диалоговое окно „Крыши”

Основные методы работы с объектами описаны в разделе Мебель и оборудование).  Дополнительные опции включают следующие элементы:

Эскиз и параметры – отображает эскиз элемента и его параметры.

•    W1, L1 – размеры здания.

•    K1, K2 – размеры свеса крыши.

•    L2 – длина конька.

•    h – высота крыши.

•    Уклон крыши – значение угла наклона крыши.

•    Вычислять уклон по высоте – эта опция позволяет автоматически определять значение ската с учетом указанной высоты.

•    Базовая точка – выбор базовой точки для вставки объекта (P1, P2 на эскизе).

•    Высота текста – высота текста маркировки крыши.
