Команда Лестницы позволяет создавать лестницы с указанными параметрами. Доступны однопролетные лестницы и лестницы с лестничными площадками. Используя эти элементы, Вы можете компоновать различные варианты лестниц.

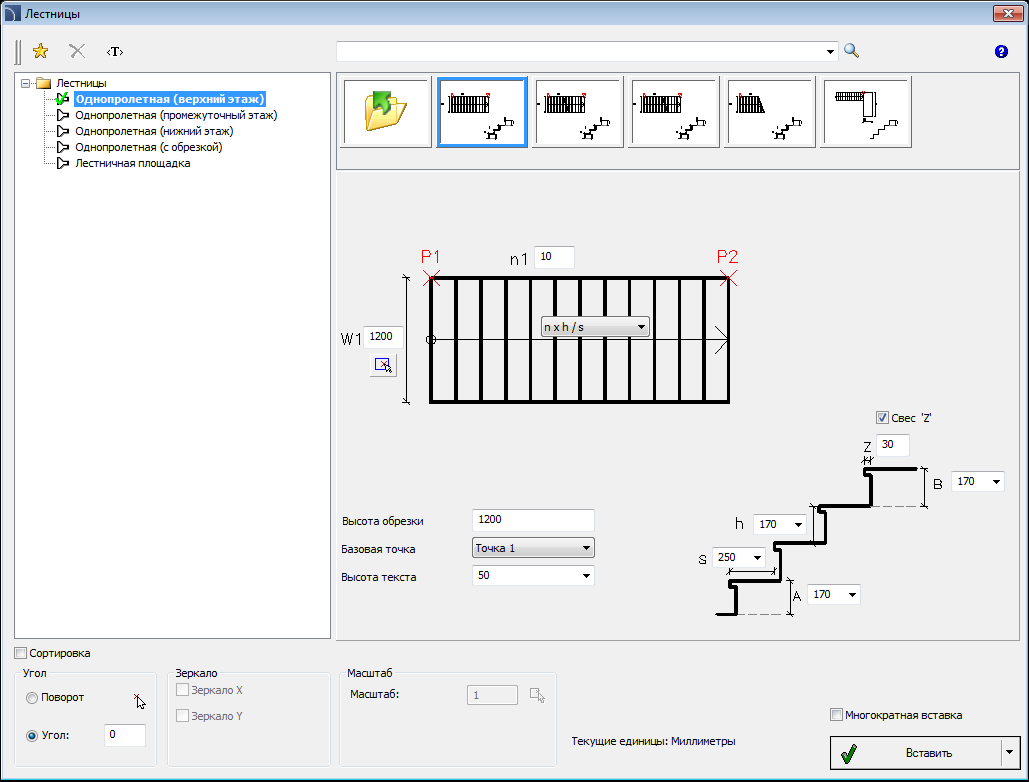

Диалоговое окно Лестницы
Основные методы работы с объектами описаны в разделе Мебель и оборудование). Дополнительные опции включают следующие элементы:
Эскиз и параметры – отображает эскиз элемента и его параметры.
•n1 – количество ступеней.
•W1 – общая ширина лестницы.
•S – ширина проступи.
•H – высота ступени.
•A – высота первой ступени.
•B – высота последней ступени.
•Z – свес проступи.
•Свес „Z” – включает/выключает вычерчивание свеса проступи.
•Высота обрезки – фактическое значение высоты обрезки лестницы на видах с обрезкой.
•Базовая точка – выбор базовой точки для вставки объекта (P1, P2 на эскизе).
•Высота текста – высота текста маркировки лестницы.
|
•Маркировка – определяет тип
маркировки.
При выборе пустой строки в конце списка выполняется вставка объекта без маркировки. |
|
Порядок действий
1. Запустите
команду Лестницы
.
2. В диалоговом окне Лестницы в Списке элементов выберите тип лестницы, который необходимо вставить в чертеж.
3. Вы также можете выбрать тип лестницы нажатием на соответствующий эскиз в верхней части диалогового окна.
4. В окне эскиза и параметров укажите необходимые параметры лестницы.
5. При необходимости измените значение фиксированного угла поворота.
6. При необходимости выберите опцию Поворот для определения угла поворота при вставке объекта в чертеж.
7. При необходимости включите/выключите опцию Многократная вставка.
8. Нажмите кнопку Вставить для вставки объекта в чертеж.
9. Укажите точку вставки объекта на чертеже.
10. При необходимости укажите две точки, определяющие угол поворота.
Вставка
лестниц

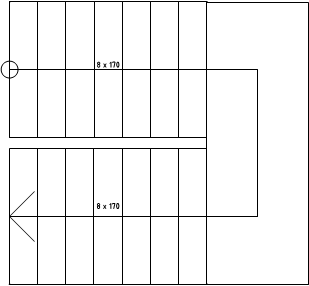

Двухпролетная лестница, созданная из доступных элементов
