Символы пересечения

Команда Символы пересечения используется для автоматической вставки угловых, трехходовых или четырехходовых символов в точках пересечения линий.

По умолчанию процедура вставки символа пересечения включает указание двух линий. После этого программа автоматически вставляет символ в точку пересечения. Указанные линии могут быть обрезаны или продлены до точки пересечения.

Основные инструменты и параметры вставки символов подробно описаны в разделе Символы).

Вставка символа пересечения в точку пересечения линий

1. Запустите команду Символы пересечения .

2. В открывшемся диалоговом окне выберите необходимую категорию.

3. Выберите символы, которые необходимо вставить в чертеж.

4. Определите масштаб и параметры символов.

5. При необходимости укажите следующие данные для выбранного объекта: Артикул, Производитель, Номер, DN, PN.

6. Нажмите кнопку Вставить символ для указания линий, в точку пересечения которых необходимо вставить символ.

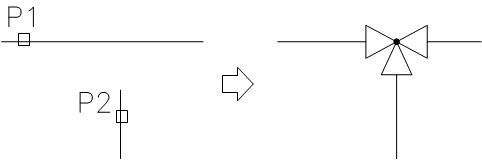

7. Укажите первую линию (P1).

8. Укажите вторую линию (P2).

9. Символ будет вставлен в точку пересечения указанных линий, которые будут при необходимости обрезаны или продлены до пересечения.

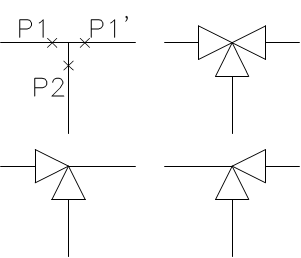

При вставке трехходовых символов первая указанная точка (P1 или P1’) определяет основную линию, а следующая точка (P2) определяет вторую линию. Для углового вентиля выбор точки (P1 или P1’) определяет направление вставки вентиля.

Другой способ вставки символа пересечения – непосредственное указание точки пересечения двух линий (P1) с последующим указанием точки (P2), определяющей угол поворота символа. Определение и обрезка соединяемых линий выполняется CADprofi автоматически.

Примечание

Автоматическая подгонка и обрезка линий выполняется при пересечении линий под прямым углом.

Вставка символа в точку пересечения возможна только при выборе опции "Вставить символ" (другие опции, такие как "В несколько линий" обеспечивают вставку символа в соответствии с командой „Символы”).

Если одна из линий является полилинией, вставка символа пересечения невозможна.
