Стальные профили

Команда Стальные профили позволяет вставлять в чертеж все виды стальных профилей: полосы, равнобокие и неравнобокие уголки, швеллеры, двутавры и другие. Доступны базы данных стальных профилей, соответствующие национальным и международным стандартам, включая стандарты PN, EN, DIN и ANSI.

Для каждого стального профиля определена масса его единичной длины. Это позволяет получать информацию о длине и массе вставленных в чертеж элементов. Также имеется возможность автоматического получения полной спецификации стали (или других материалов).

Большая часть профилей в CADprofi являются стальными. Благодаря возможности определения всех размеров Вы также можете выполнять вставку пользовательских профилей, изготовленных из алюминия, меди и других материалов. После вставки пользовательских профилей необходимо указать его тип, материал, массу единицы длины или общую массу вставленных элементов. Наиболее простым методом определения этих параметров является применение команды Атрибуты и описания , которая позволяет одновременно изменять данные нескольких выбранных объектов (см. стр. 36).

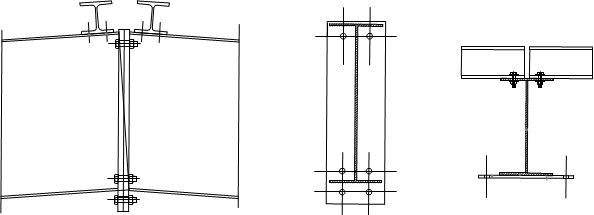

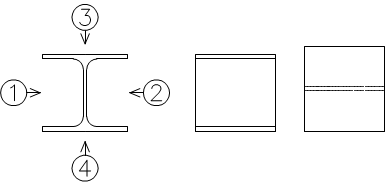

Стальные профили, которые доступны в библиотеке, могут быть вставлены в чертеж в основном виде или с использованием одного из дополнительных видов. Эти виды обозначены стрелками на эскизном изображении выбранного профиля.

Некоторые виды содержат линии невидимых контуров. Настройка параметров Стиля объекта позволяет включать или отключать отображение таких невидимых линий для вставленных объектов.

Вставка стальных профилей

1. Запустите команду Стальные профили .

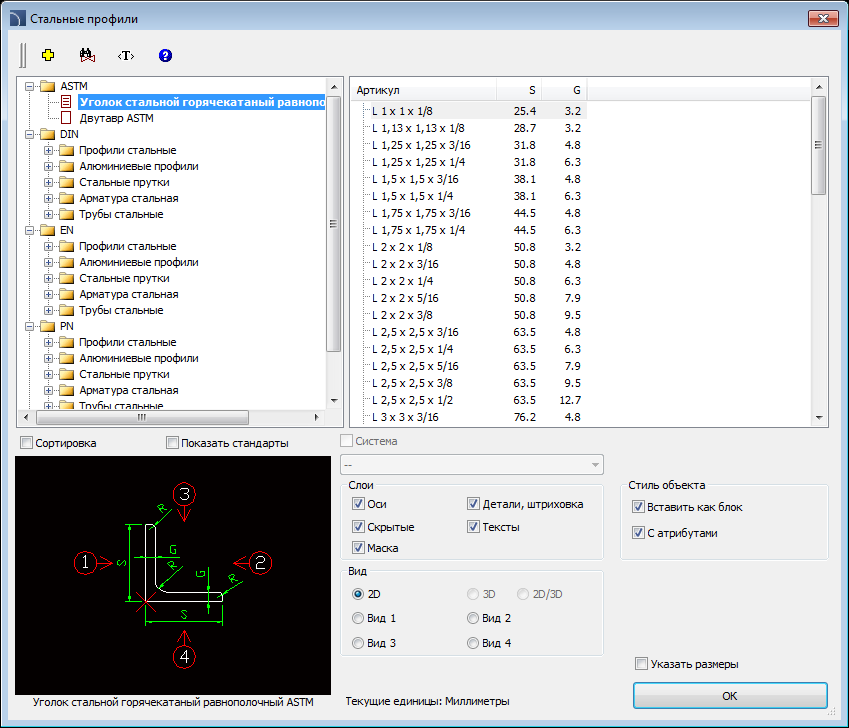

2. В диалоговом окне выберите необходимую категорию и элемент этой категории. Отобразится эскиз выбранного элемента и список всех его доступных типов и размеров.

3. Если список доступных типов элемента содержит подкатегории, дважды щелкните на необходимой подкатегории для отображения ее содержимого.

4. При необходимости щелкните правой кнопкой мыши на любом элементе и выберите в контекстном меню опцию Показать все/Закрыть все.

5. Выберите необходимый элемент.

6. При необходимости измените Вид для выбранного элемента.

7. При необходимости измените параметры Стиля объекта.

8. При необходимости выберите опцию Указать размеры для определения размеров вставляемых объектов.

9. Нажмите кнопку OK для вставки выбранных объектов в чертеж.

10. При необходимости, если для вставки был выбран вид сверху, в окне Параметры укажите длину стального профиля (это необходимо для создания спецификаций).

11. Укажите точку вставки на чертеже.

12. При вставке основного вида профиля укажите угол поворота. Для других видов укажите вторую точку, определяющую длину стального профиля.

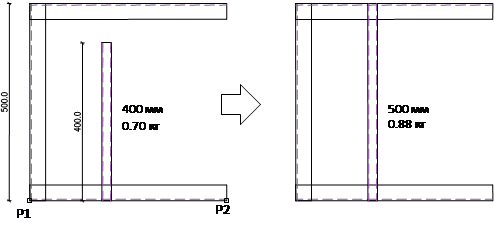

Профили вставляются в чертеж в виде блоков. Масштаб профиля по оси X соответствует длине профиля. Для поперечного разреза (основной вид) длина профиля соответствует масштабу блока по оси Z. Это позволяет изменять длину элемента после его вставки в чертеж путем изменения значений масштаба блока (по оси X или Z).
