Il comando Schemi permette di inserire schemi già preparati o frammenti tipici schemi come sistemi contenitori connessione, vari sistemi di valvole, circuiti di riscaldamento, schemi tipici di caldaie, sistemi di riscaldamento, ecc
Durante l'inserimento, regime è spesso spezzato in esso parti. Grazie ad esso è possibile modificare il disegno, aggiungere descrizioni, ecc

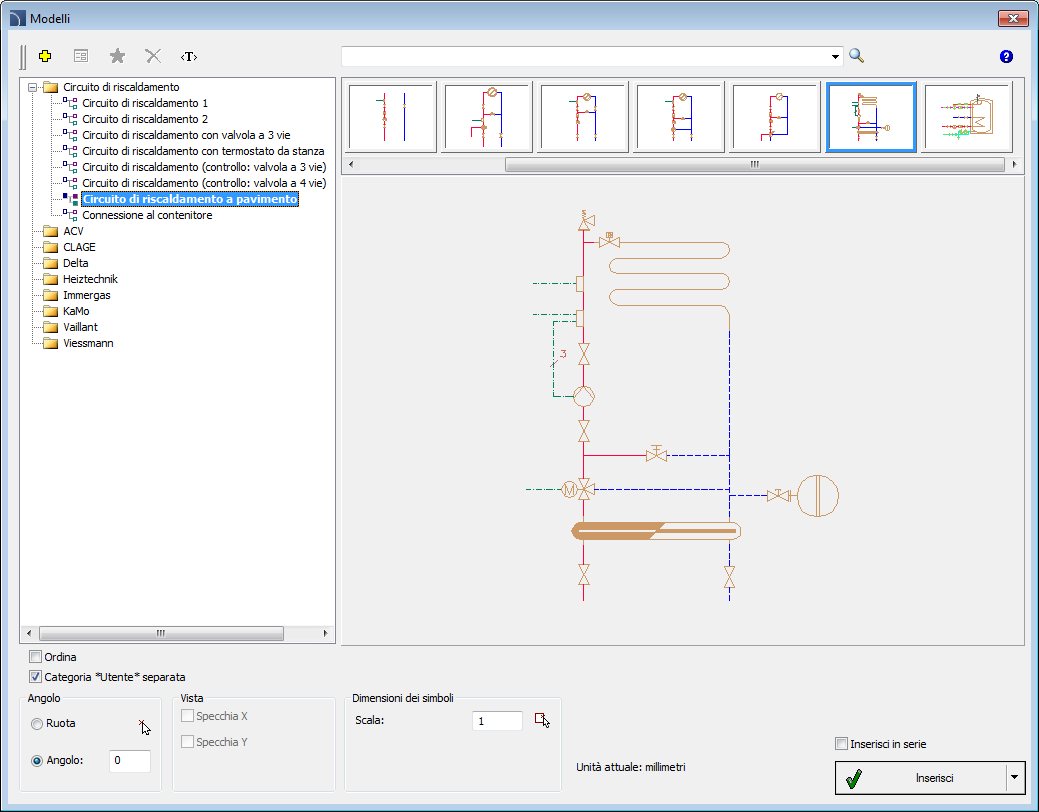

finestra di dialogo Schemi
La finestra di dialogo Schemi contiene i seguenti elementi:
menu Strumenti:
•definire nuovi
- permette di aggiungere un nuovo elemento
alla base di dati. Per saperne di più su di esso nelDefinizione dei blocchi utente).
•modificare
-
permette di cambiare blocco utente selezionato.
•Aggiungi ai preferiti
- copie simbolo alla *
Preferiti *) categoria.
•Elimina
-
cancella i simboli selezionati tra i preferiti * * categoria.
|
Menù popup- menu delle opzioni per il simbolo selezionato, che è disponibile dopo clic destro sul pulsante del mouse sul simbolo selezionato. I comandi in questo menu sono simili al menu Strumenti. |
|
Angolo / rotazione - possibilità di specificare un angolo fisso durante l'inserimento simboli o abilitare l'opzione di rotazione, in cui l'angolo di simbolo è definito dalla rotazione durante l'inserimento.
Scala - Specifica la dimensione dei simboli inseriti. E 'possibile inserire il valore di scala o per indicare un simbolo sul disegno il cui utente scala vorrebbe utilizzare.

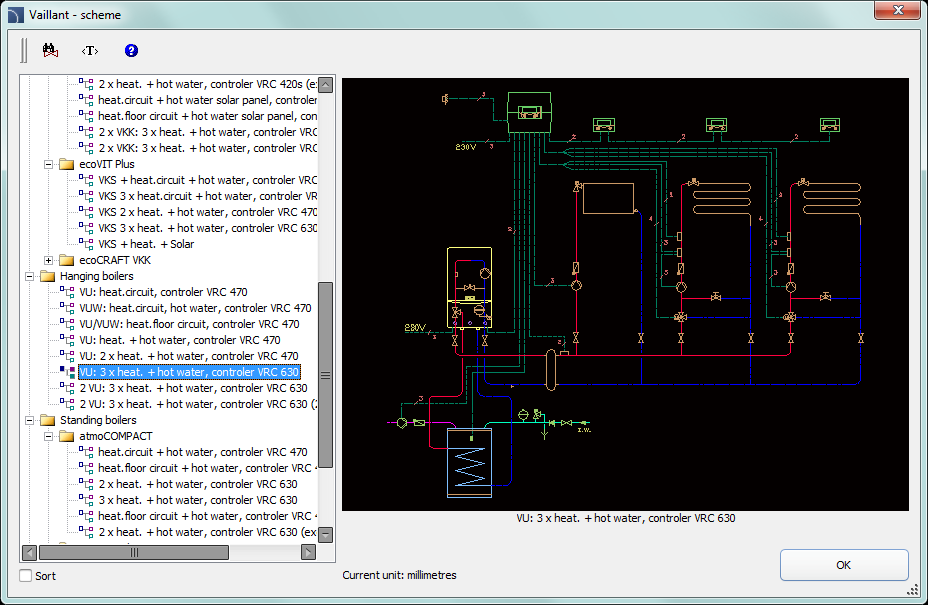

Esempio di uno schema dalle biblioteche del produttore:
Per inserire schemi dai produttori librerie gestiscono il biblioteca Produttori il comando dalla barra degli strumenti CADprofi principale o dal menu superiore. Successivamente selezionare la libreria del produttore richiesto. In programma ci sono molti schemi caldaie già pronti preparati conseguenza per cataloghi ACV, Viessmann e Vaillant.
