CADprofi HVAC & Piping


Das Programm unterstützt beim Planen von Installationen aller Art, z.B. Haustechnik (Heizung, Lüftung/Klima, Sanitär), Abwasser, Sprinkler, Chemie, Medizin, Labor sowie anderer Gebäude – und Industrieanlagen. Intelligentes Einfügen von Symbolen und Objekten, automatisches Zeichnen von Ansichten, Stücklistenerstellung sowie Bibliotheken bekannter Hersteller sind nur einige Programmvorteile.

CADprofi HVAC & Piping ist verfügbar als Einzelmodul oder im Paket CADprofi Suite, in dem alle 4 Gewerke mit einem Rabatt von 50% angeboten werden.

Hauptmerkmale:

Klicken Sie auf eine Funktion, um mehr zu erfahren

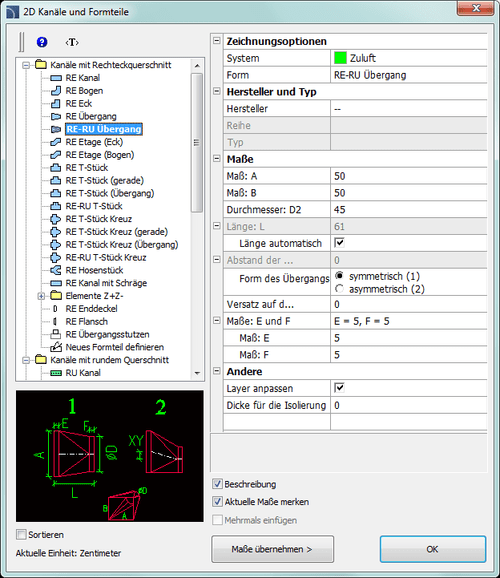

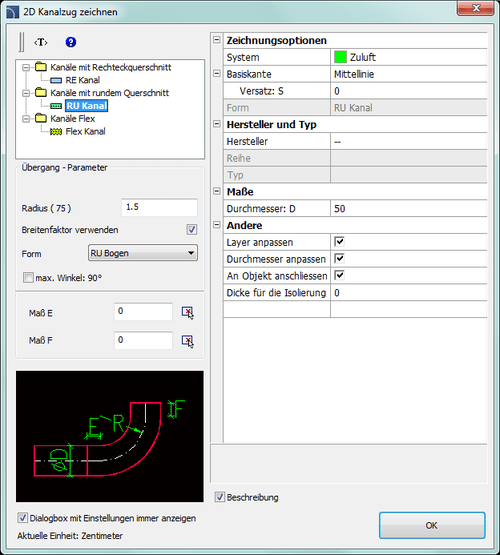

Rohre/Lüftungskanäle

Rohre/Lüftungskanäle

Zeichnung realer Ansichten von Leitungen und Lüftungskanälen mit automatischem Einfügen entsprechender Formteile und deren späterer Bearbeitung.

Luftstromberechnung

Luftstromberechnung

Berechnungen der Luftströmungsgeschwindigkeit in Lüftungskanälen.

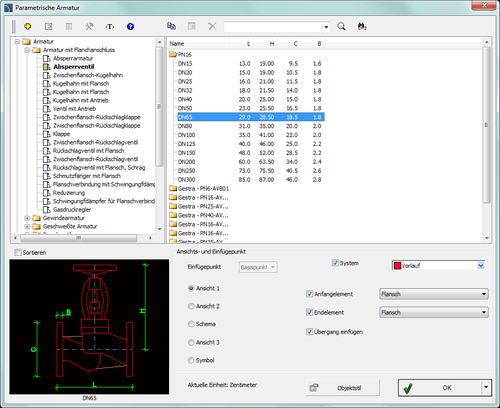

Parametrische Armatur

Parametrische Armatur

Parametrische Armatur und andere Installationsobjekte mit automatischem Einfügen in Leitungen. Beim Einfügen können Standardmaße oder eigene Abmessungen wie Länge, Breite, Anschlussgröße sowie andere Dimensionen bestimmt und gespeichert werden. Das Programm ermöglicht ebenso den Import von dwg. oder dxf. Blöcken über Herstellerseiten.

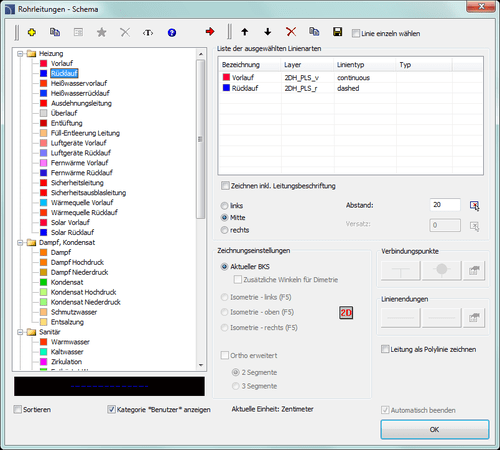

Schematische Leitungen

Schematische Leitungen

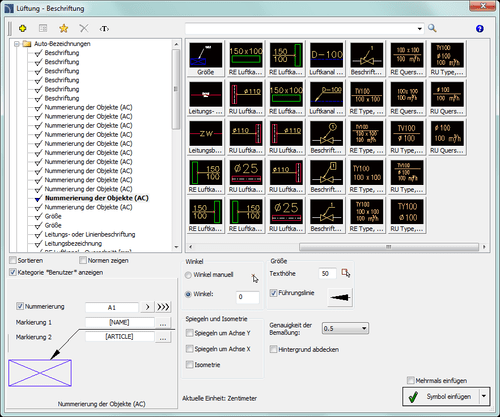

Beliebige schematische Leitungen, welche auch gebündelt gezeichnet werden können. Leitungen können beliebige Beschriftungen erhalten, Typ und Größe kann bestimmt werden.

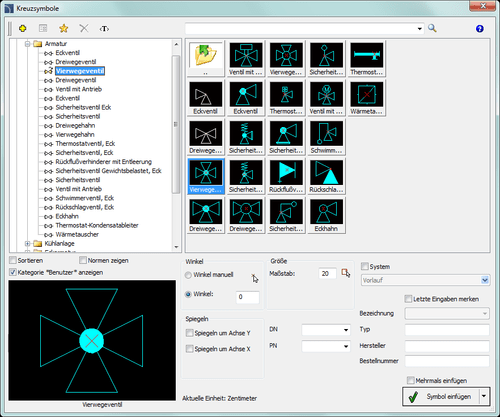

Intelligente Symbole

Intelligente Symbole

Intelligente Symbole, die automatisch in Leitungen, gekreuzte Leitungen oder in einen beliebigen Punkt eingefügt werden können. Für die Arbeitserleichterung sorgen zusätzliche Optionen, z. Bsp. das gleichzeitige Einfügen mehrerer Symbole.

Fertige Schemata

Fertige Schemata

Vordefinierte Teile von Diagrammen, Heizkreisen usw. mit der Möglichkeit, eigene Diagramme zu speichern.

Herstellerbibliotheken

Herstellerbibliotheken

Fertige Elemente führender Hersteller, u. a. KSB, Vaillant, Gestra, Wavin, Viessmann, Wilo, Reflex.

Hydraul. Berechnungen

Hydraulische Berechnungen

Hydraulische Berechnung, Auswahl der Stationsausstattung und automatisches Zeichnen von Strangschemen in den Bibliotheken Uponor/Clage.

R & I-Diagramme

R & I-Diagramme

Einfaches Bearbeiten von Schemen, R & I-Diagrammen, Sanitär-Strangschemen, Zeichnen im Grundriss, Isometrie und anderen Installationsansichten.

Lesen Sie mehr über weitere CADprofi HVAC & Piping Hauptmerkmale
  • Multisymbole ermöglichen eine einfache Konfiguration von Armaturen (Absperrschieber oder Regulierventile), Antrieben, Verteilern, Steigleitungen usw.
  • Quick Edit von Schemen mit Umkehr von Symbolen (z. Bsp. Änderung der Durchflussrichtung), Vergrößerung der Symbole, intelligentes Kopieren, Symbolaustausch, Symbollöschung aus Leitungen usw.
  • Visualisierung der Leitungstypen vereinfacht eine korrekte Projektausführung
  • Zeichnen in Isometrie und Dimetrie mit automatischer Umgestaltung von Standardsymbolen und Benutzersymbolen zu isometrischen Ansichten.
  • Zeichnen von Rohrzügen entlang einer Bezugslinie (Achse, Links, Rechts) sowie das Versetzen des gezeichneten Rohrzuges um den angegebenen Wert. Das erleichtert das Zeichnen entlang von Wänden oder anderen Installationen.
  • Zeichnen von Installationssträngen entlang einer „Infolinie” (Polylinie oder mehrere verbundene Linien).
  • Planung von Wasseranschlüssen.
  • Planung von Brandschutzanlagen.
  • Messarmaturen (Wasserzähler, Gaszähler, Manometer, Thermometer) mit Zubehör.
  • Luftverteilungssystem (Rekuperation), Lüftungsgeräte, Wärmepumpen und Klimaanlagen (Daikin, Fujitsu, LG, PRO-Vent, Samsung, Toshiba, Mitsubishi Electric, Haier usw.).
  • Automatisches Anfügen von Installationssträngen an Objekte und Verbinden von Rohren und Kanälen unter Ausnutzung verschiedener Formteile.
  • Der Befehl Quick Edit (QED) ermöglicht die Durchführung verschiedener Bearbeitungsvorgänge, darunter: Bearbeiten von Objekten, Bearbeiten von Attributen und Einfügen von Beschriftungen, Spiegeln, Skalieren, Kopieren, Drehen, Löschen, Verschieben, Einfügen einer alternativen Ansicht.
  • Einfaches Editieren von Installationsansichten, u. a. Isolierungsstärke, Teilung von Rohren und Kanälen in Abschnitte, Änderung des Querschnitts, Änderung der Formteilmaße usw..
  • Rohrleitungs- und Formteilesystem aus Stahl (Schweiß-, Gewinderohre), Press-, Kupfer- und Kunststoffrohre, Abwasserrohre u.a. in schematischer, allgemeiner und detaillierter Darstellung.
  • Stahlschornsteinsysteme - Detailansichten.
  • Flachdachentwässerungssysteme und lineare Entwässerungssysteme.
  • Abwasserbrunnen und Wasserzählerbrunnen.
  • Tanks für Regenwasser und Abwasser sowie Haushaltskläranlagen.
  • Planung von Sanitär- und Heizungsanlagen (Kessel, Heizkörper, Rohrsysteme, Wärmetauscher).
  • Erstellung beliebiger Materialstücklisten, einschließlich Stücklisten für die Vorfertigung von Lüftungskanälen und Formteilen mit Oberflächenberechnung nach aktuellen Normen.
  • Intuitives Projektieren mit Ausrichtung auf die Wünsche und Bedürfnisse der Planer.
  • Freie Wahl der Planungseinheit – metrisch oder imperial.
  • Werkzeuge für die vollständige Beschreibung der Projektdetails.
  • Automatische Objektnummerierung.
  • Schnelle Produktsuche in den Datenbanken.
  • Zugang zu Produktbibliotheken bekannter Hersteller.
  • Möglichkeit der Erweiterung des Inhalts der Symbolbibliotheken und parametrischen Objektbibliotheken um eigene Symbole und Objekte.
  • Automatische Layerverwaltung und fertige Plotstil-Tabellen ermöglichen auf den Ausdrucken geeignete Linienfarben und -stärken zu erhalten.
  • Erstellung von Benutzerlisten mit „Favoriten” (Symbole und Objekte), um die Arbeit nach eigenen Vorlieben und Gewohnheiten zu gestalten.
  • Möglichkeit, eigene Übersetzungen von Programminhalten oder Befehlen durchzuführen.
  • Intelligentes Einfügen von Objekten oder deren Verbinden mit anderen Objekten durch „One-Click” Technologie.
  • Intelligente Befehle ermöglichen das schnelle Editieren von Symbolen und Objekten direkt in der Zeichnung.
  • Erstellung von beliebigen Diagrammen, logischen, funktionalen und technologischen Blockschemen.
  • Automatische Stücklistenfunktion mit Ausdruck oder Export zu PDF, RTF(DOC), XLS, XLM, CSV, HTML und andere.
  • Automatische Legenden für gezeichnete Schemen.
  • Kontextbezogene Hilfe mit vielen Illustrationen und Beispielvideos, die anschaulich die Programmnutzung erläutern.
  • Programmaktualisierung online.
  • Multisymbole ermöglichen eine einfache Konfiguration von Armaturen (Absperrschieber oder Regulierventile), Antrieben, Verteilern, Steigleitungen usw.
  • Quick Edit von Schemen mit Umkehr von Symbolen (z. Bsp. Änderung der Durchflussrichtung), Vergrößerung der Symbole, intelligentes Kopieren, Symbolaustausch, Symbollöschung aus Leitungen usw.
  • Visualisierung der Leitungstypen vereinfacht eine korrekte Projektausführung
  • Zeichnen in Isometrie und Dimetrie mit automatischer Umgestaltung von Standardsymbolen und Benutzersymbolen zu isometrischen Ansichten.
  • Zeichnen von Rohrzügen entlang einer Bezugslinie (Achse, Links, Rechts) sowie das Versetzen des gezeichneten Rohrzuges um den angegebenen Wert. Das erleichtert das Zeichnen entlang von Wänden oder anderen Installationen.
  • Zeichnen von Installationssträngen entlang einer „Infolinie” (Polylinie oder mehrere verbundene Linien).
  • Planung von Wasseranschlüssen.
  • Planung von Brandschutzanlagen.
  • Messarmaturen (Wasserzähler, Gaszähler, Manometer, Thermometer) mit Zubehör.
  • Luftverteilungssystem (Rekuperation), Lüftungsgeräte, Wärmepumpen und Klimaanlagen (Daikin, Fujitsu, LG, PRO-Vent, Samsung, Toshiba, Mitsubishi Electric, Haier usw.).
  • Automatisches Anfügen von Installationssträngen an Objekte und Verbinden von Rohren und Kanälen unter Ausnutzung verschiedener Formteile.
  • Der Befehl Quick Edit (QED) ermöglicht die Durchführung verschiedener Bearbeitungsvorgänge, darunter: Bearbeiten von Objekten, Bearbeiten von Attributen und Einfügen von Beschriftungen, Spiegeln, Skalieren, Kopieren, Drehen, Löschen, Verschieben, Einfügen einer alternativen Ansicht.
  • Einfaches Editieren von Installationsansichten, u. a. Isolierungsstärke, Teilung von Rohren und Kanälen in Abschnitte, Änderung des Querschnitts, Änderung der Formteilmaße usw..
  • Rohrleitungs- und Formteilesystem aus Stahl (Schweiß-, Gewinderohre), Press-, Kupfer- und Kunststoffrohre, Abwasserrohre u.a. in schematischer, allgemeiner und detaillierter Darstellung.
  • Stahlschornsteinsysteme - Detailansichten.
  • Flachdachentwässerungssysteme und lineare Entwässerungssysteme.
  • Abwasserbrunnen und Wasserzählerbrunnen.
  • Tanks für Regenwasser und Abwasser sowie Haushaltskläranlagen.
  • Planung von Sanitär- und Heizungsanlagen (Kessel, Heizkörper, Rohrsysteme, Wärmetauscher).
  • Erstellung beliebiger Materialstücklisten, einschließlich Stücklisten für die Vorfertigung von Lüftungskanälen und Formteilen mit Oberflächenberechnung nach aktuellen Normen.
  • Intuitives Projektieren mit Ausrichtung auf die Wünsche und Bedürfnisse der Planer.
  • Freie Wahl der Planungseinheit – metrisch oder imperial.
  • Werkzeuge für die vollständige Beschreibung der Projektdetails.
  • Automatische Objektnummerierung.
  • Schnelle Produktsuche in den Datenbanken.
  • Zugang zu Produktbibliotheken bekannter Hersteller.
  • Möglichkeit der Erweiterung des Inhalts der Symbolbibliotheken und parametrischen Objektbibliotheken um eigene Symbole und Objekte.
  • Automatische Layerverwaltung und fertige Plotstil-Tabellen ermöglichen auf den Ausdrucken geeignete Linienfarben und -stärken zu erhalten.
  • Erstellung von Benutzerlisten mit „Favoriten” (Symbole und Objekte), um die Arbeit nach eigenen Vorlieben und Gewohnheiten zu gestalten.
  • Möglichkeit, eigene Übersetzungen von Programminhalten oder Befehlen durchzuführen.
  • Intelligentes Einfügen von Objekten oder deren Verbinden mit anderen Objekten durch „One-Click” Technologie.
  • Intelligente Befehle ermöglichen das schnelle Editieren von Symbolen und Objekten direkt in der Zeichnung.
  • Erstellung von beliebigen Diagrammen, logischen, funktionalen und technologischen Blockschemen.
  • Automatische Stücklistenfunktion mit Ausdruck oder Export zu PDF, RTF(DOC), XLS, XLM, CSV, HTML und andere.
  • Automatische Legenden für gezeichnete Schemen.
  • Kontextbezogene Hilfe mit vielen Illustrationen und Beispielvideos, die anschaulich die Programmnutzung erläutern.
  • Programmaktualisierung online.
Mehrsprachig
Mehrsprachig

Verfügbar in
25 Sprachen.

Weiterlesen
Das Benutzerinterface basiert auf dem Unicode und unterstützt derzeit 25 Sprachen, u. a. Deutsch, Bulgarisch, Chinesisch Simplified, Dänisch, Englisch, Finnisch, Französisch, Griechisch, Holländisch, Italienisch, Japanisch, Kroatisch, Polnisch, Portugiesisch, Rumänisch, Russisch, Schwedisch, Serbisch, Slowenisch, Spanisch, Tschechisch, Türkisch, Ukrainisch und Ungarisch.

Im Konfigurationsfenster lässt sich die Sprache leicht umstellen.





BIM
BIM

Möglichkeit zur Datenerstellung
in BIM-Technologie.

Weiterlesen
Die BIM-Technologie (Building Information Modeling) wird immer häufiger bei der Gebäudeplanung angewendet. Im Programm CADprofi sind Objektklassifizierungen und Layer-Verwaltung nach Open BIM (IFC-Klassifizierung) möglich. In den Stücklisten sind die BIM-Daten enthalten und können auf die für die Projektdurchführung notwendigen Applikationen übertragen werden.

Zusätzlich erstellt unsere Firma für eine Vielzahl von Herstellern Daten in BIM-Technologie, u.a. Revit Familien im rfa-Format. Die in unserer Software verfügbaren 3D-Modelle können ebenfalls in CAD-Programmen genutzt werden, die den Im- und Export im IFC-Format ermöglichen.
Kompatibilität
Kompatibilität

Kompatibel mit den meisten
Basis-CAD-Programmen.

Weiterlesen
CADprofi wird von mehreren Zehntausend Benutzern auf der ganzen Welt benutzt. Deshalb ist die volle Kompatibilität mit anderen Programmen von größter Bedeutung. Ob AutoCAD, ARES, BricsCAD, GstarCAD, progeCAD, ZWCAD oder andere, die automatische Konfiguration sorgt für die optimalen Einstellungen der installierten CAD-Software.

Alle mit Hilfe von CADprofi erstellten Zeichnungen sind zu 100% mit DWG und DXF Standards kompatibel. Sie können mit anderen Programmen auch ohne Einsatz von CADprofi bearbeitet werden. Software-Anforderungen prüfen...



CADprofi mit Premium Paket!

Zu jeder neu erworbenen CADprofi Lizenz gehört ein kostenloses einjähriges Premium Paket (Softwarepflege), mit dem Sie von vielen zusätzlichen Vorteilen profitieren können. Das Paket kann, spätestens vor dessen Ablauf, kostenpflichtig zum regulären Preis verlängert werden. Sie können das Premium Paket jederzeit verlängern, da die Verlängerung für weitere 12 Monate erfolgt, immer gerechnet ab dem Ablaufdatum, nicht ab dem Kaufdatum. Wählen Sie aus den verfügbaren Verlängerungsoptionen für bis zu 2 oder 3 Jahre zu einem Sonderpreis. Die regelmäßige Verlängerung des Premium Pakets eröffnet Ihnen eine ganze Reihe von Möglichkeiten!

Mit dem Premium Paket (Softwarepflege) gewinnen Sie:

1

Praktische Mobilität

Installation des Programms auf einem zusätzlichen Computer.
2

Maximale Kompatibilität

Anpassung an die neusten CAD-Programme und Windows Systeme.
3

Neue Funktionalität

Kostenlose Updates auf die neuste verbesserte Programmversion.
4

Mehr Inhalt

Zugriff auf viele Bibliotheken führender Hersteller.

CADprofi

Aktuelle Version.
Demo
Gültig für 30 Tage.
