Symboly – hydraulika a pneumatika

Příkaz Symboly – hydraulika a pneumatika obsahuje prvky, které slouží k tvorbě hydraulických a pneumatických schémat.

Tvorba instalačních schémat je spojená s kreslením čar, vkládáním symbolů a popisem výkresů. Program CADprofi dává konstruktérovi patřičné příkazy, které dělají snadnější popisování prvků schémat, díky čemuž je možné vytvářet specifikace ze symbolů a čar, které jsou použity v projektech.

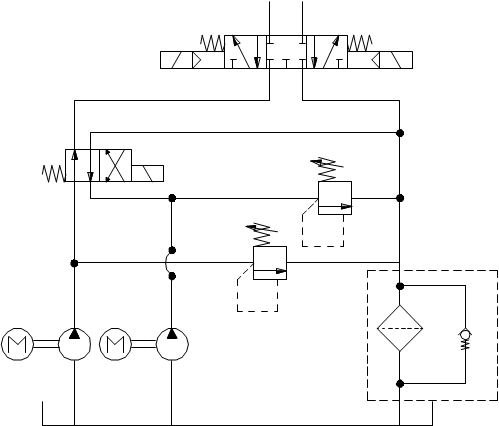

Příklad schématu

Všechny symboly, dostupné v programu CADprofi, jsou vkládány jako bloky, které mohou být kopírovány, vymazány nebo upravovány s použitím standardních příkazů programu CAD. Většina symbolů může být také upravována pomocí editačních příkazů CADprofi jako: Symboly – rychle upravit , Symboly – upravit a Vymazat symboly.

Symboly jsou často používány, aby graficky představovaly reálná zařízení, armaturu a další prvky instalací, proto je možné přidat k symbolům, použitým projektech, technické parametry (příkaz Atributy a popisy), stejně jako značky číslování a symbolů. Tato informace může být použita při popisování výkresů když vytváříme grafické legendy a Specifikace (viz strana 52).

Program vládne mnoha možnostmi, které dělají lehčí vkládání symbolů do výkresu.

Možnost „vložit symbol“

Toto je standardní možnost, jak vložit symboly do jakéhokoliv bodu nebo na vedení, označené uživatelem. Když vkládáme symboly na vedení, tak úhel vložení záleží na úhlu vedení (úhel, určený v dialogovém políčku je ignorován).

Postupy

Možnost „Do bodu“

Možnost Do bodu může být použita, je-li nezbytné vložit symbol do bodu, který leží na vedení (čáře), ale takovým způsobem, že se „nenastaví podle vedení“. Při této volbě vložený symbol „ignoruje“ čáru tak, že jí nepřeruší ani si od ní nevezme úhel. Tato volba je použitá v mnoha situacích, například když vkládáme senzory, které se obyčejně potřebují dotýkat vedení.

Postupy

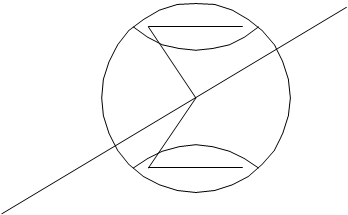

Vkládání symbolu bez jeho nastavení do vedení

Možnost „V prodloužení“

Možnost V prodloužení umožňuje přesně specifikovat bod vložení symbolu ve vztahu k ostatním objektům, umístěných na výkrese. Toto umožňuje vložit symbol do bodu podle například jiného symbolu..

Postupy

Vložení „V prodloužení“

Možnost “Do více vedení”

Volba Do více vedení dává možnost rychle vložit vybraný symbol do mnoha vedení. To dovoluje vložit vybraný symbol do všech vedení, která se kříží s „indikační“ čarou, která byla určena vložením bodů (P1–P2).

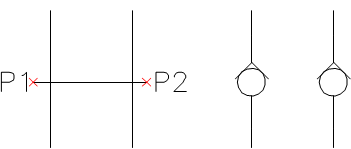

Vložení symbolů do více vedení

Postupy

Dialogové okno Symboly – hydraulika a pneumatika obsahuje následující položky:

Nástrojové menu:

•    Definuj nový (Define new)  – umožňuje přidat nový prvek do databáze. Přečtěte si o tom víc v kapitole Definování uživatelských bloků).

•    Upravit (Edit)  – umožňuje Editace parametrů uživatelského bloku).

•    Přidat k oblíbeným  – kopíruje symbol do (Favourites)*).

•    Odstranit  – vymaže vybrané symboly z kategorie *Oblíbené*.

Strom kategorií – sada všech kategorií a symbolů v knihovně, zobrazená jako „roletový“ seznam. Uživatel může přizpůsobit pořadí zobrazení s použitím následujících možností:

•    Třídit – abecední pořadí kategorií a jejich obsahu.

•    Zobrazit normy – umožní/znemožní zobrazení symbolů podle norem.

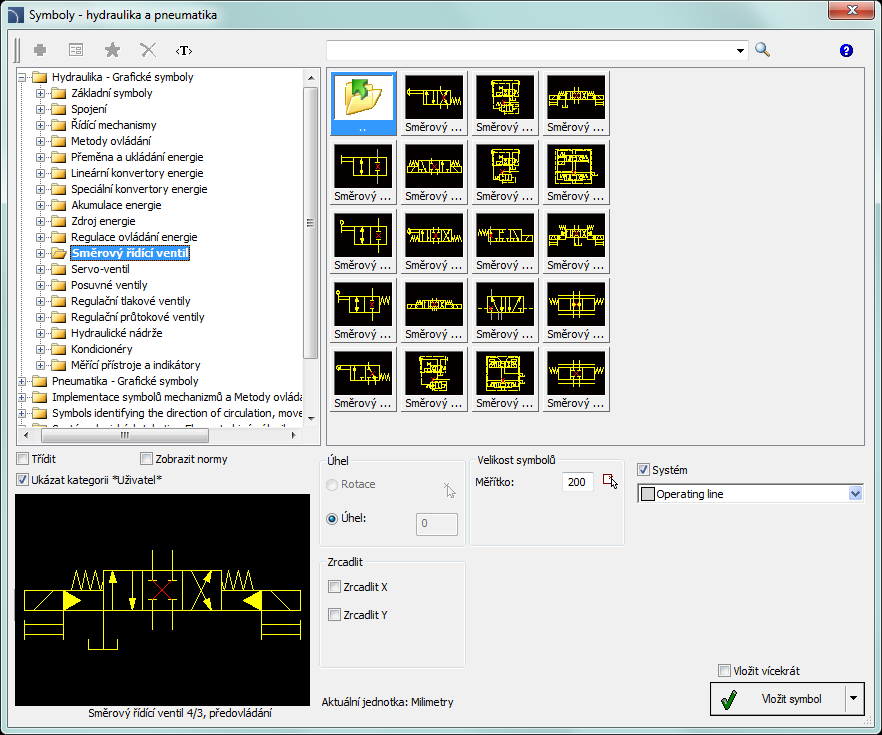

Dialogové okno: Symboly – hydraulika a pneumatika

Miniatura – zobrazí aktuálně vybranou kategorii jako miniaturu.

Náhled – zobrazí náhled aktuálně vybraného symbolu. Kliknutím pravým tlačítkem myši na náhled se náhled zvětší.

Úhel/Rotace – možnost určit pevný úhel při vkládání prvku a nebo dovolit umožnění otáčení, kdy je úhel prvku určen otáčením během vkládání.

Měřítko –           určuje velikost vkládaných symbolů. Je možné vložit hodnotu měřítka nebo označit na výkrese symbol, jehož měřítko by uživatel rád použil.

Systém –             máte-li zaškrtnuto políčko systém, (rozšířené struktury hladin (viz strana 29)) , tak budou symboly vkládány do hladin podle druhu instalace. V případě vkládání symbolů do existujícího vedení bude volba Systém ignorována a hladina symbolu bude závislá na druhu vedení.

Zrcadlit X, Y– volba této možnosti vytvoří zrcadlový obraz X a Y určeného objektu.

Vložit vícekrát – umožní/znemožní volbu vložit symbol víckrát do výkresu. Proces vkládání vyžaduje od uživatele stisknout klávesu Enter nebo Esc když chce ukončit vícenásobné vkládání symbolů.

Postupy

Vytváření pneumatických schémat
