Příkaz Schémata umožňuje vložit již připravená schémata nebo typické fragmenty schémat, jako jsou spojovací systémy, různé systémy ventilů, topné okruhy, typická schémata kotelen, schémata topných systémů, atd.
Při vkládání je schéma častokrát rozděleno do dílů. Díky tomu je možné editovat výkres, přidávat popisky atd.

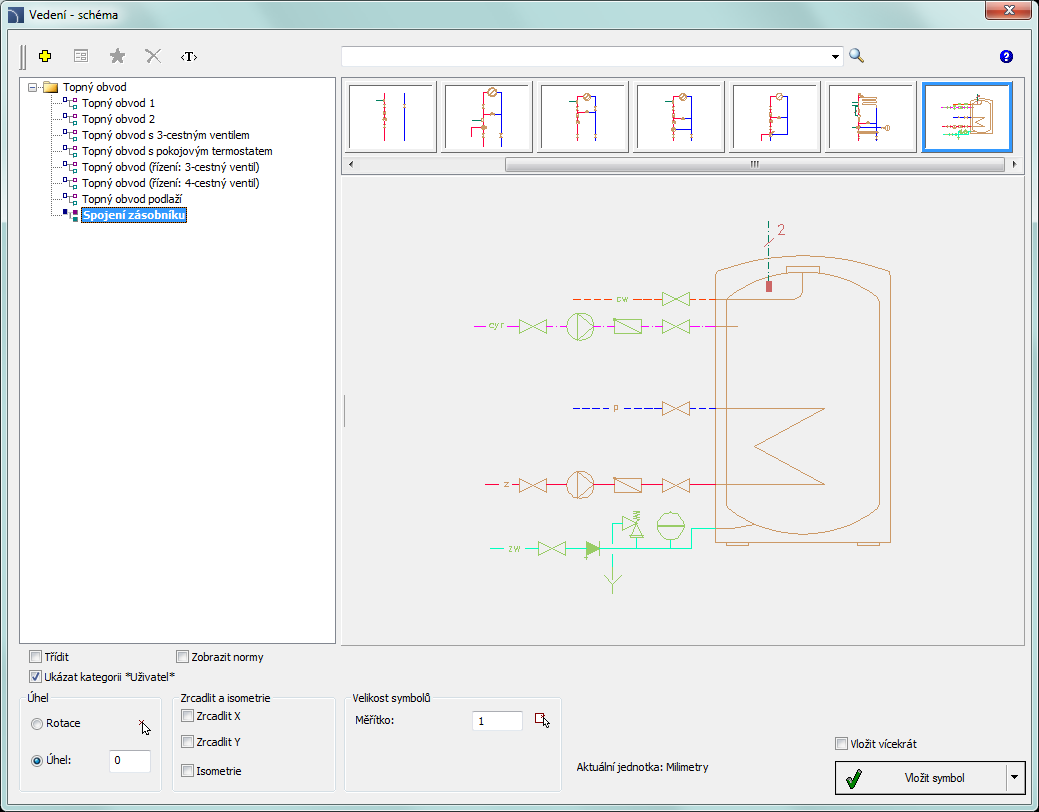

Dialogové okno „Schémata”
Dialogové okno Schémata obsahuje následující položky:
Menu nástrojů:
•Definuj nový (Define new)
– umožňuje
přidat nový prvek do databáze. Přečtěte si o tom víc v kapitole Definování uživatelských
bloků).
•Upravit (Edit)
–
umožňuje Editace parametrů uživatelského bloku).
•Přidat k oblíbeným
–
kopíruje symbol k oblíbeným *Favourites*)
•Odstranit
– vymaže vybraný symbol z kategorie *
Oblíbené *.
|
Kontextové menu – menu možností pro vybraný symbol. Je dostupné po kliknutí pravým tlačítkem myši na vybraný symbol. Příkazy v tomto menu jsou podobné jako v menu nástrojů. |
|
Úhel/Rotace - Angle/Rotation – možnost určit pevný úhel při vkládání symbolů nebo umožnění otáčení, kdy je úhel symbolu definován otáčením běhěm vkládání..
Měřítko -Scale – určuje velikost vložených symbolů. Je možné vložit hodnotu měřítka nebo označit na výkrese symbol, jehož měřítko by uživatel rád použil.

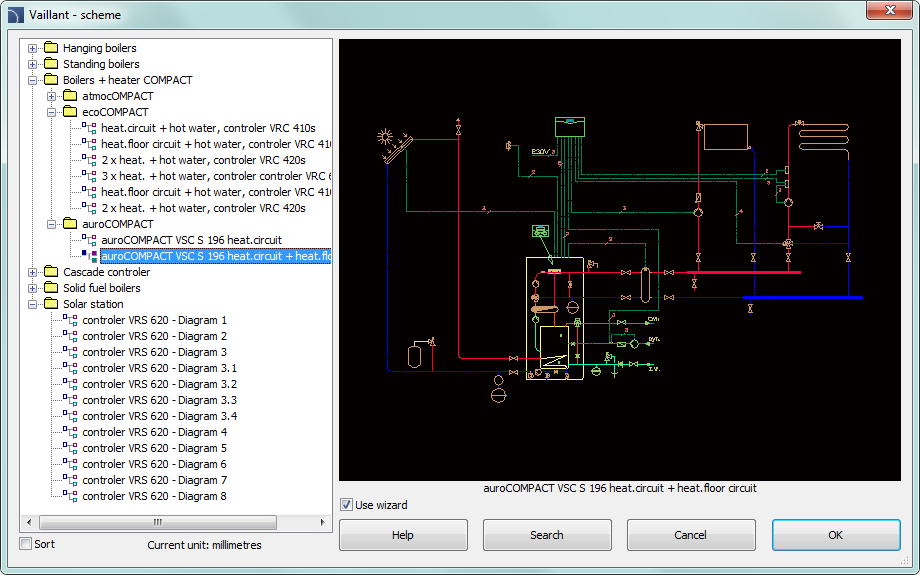

Pro vložení schémat z knihovny výrobců spusťte příkaz Knihovna výrobců z hlavního panelu CADprofi nebo z horního menu. Poté vyberte knihovnu požadovaného výrobce. V programu existuje mnoho již připravených schémat topení podle ACV, Viessmann a Vaillant katalogů.
