Travailler avec des symboles - règles générales

Le programme CADprofi possède plusieurs commandes permettant d’insérer des symboles dans le dessin. Il est possible d'insérer des symboles en tout point, en lignes, ainsi que l'insertion simultanée de plusieurs symboles dans le dessin.

Les symboles CADprofi ont certaines propriétés, grâce auxquelles ils se comportent de manière "intelligente", par exemple ajuster automatiquement l'angle d'insertion par rapport à la ligne, rompre automatiquement la ligne au point d'insertion, ajuster le calque en fonction du type d'installation, etc.

Tous les symboles disponibles dans le programme CADprofi sont insérés sous forme de blocs, qui peuvent être copiés, supprimés ou modifiés à l’aide des commandes standard du programme de CAO. La plupart des symboles peuvent également être édités à l'aide de commandes d'édition CADprofi telles que : Édition rapide, Éditer les symboles et Supprimer des symboles.

Les symboles sont souvent utilisés pour représenter graphiquement des dispositifs réels, des armatures et d’autres éléments d’installations. Il est donc possible d’ajouter des paramètres techniques, relatifs aux produits utilisés dans le projet, aux symboles (commande Attributs et descriptions), ainsi qu’à la numérotation et aux symboles ' des notes. Ces informations peuvent être utilisées lors de la description de dessins lors de la création de légendes graphiques ou de spécifications (voir page 65).

Les commandes suivantes sont utilisées pour insérer des symboles dans le dessin : Multi symboles, symboles et marques.

C'est l'option par défaut qui permet d'insérer des symboles en n'importe quel point ou dans une ligne indiquée par l'utilisateur.

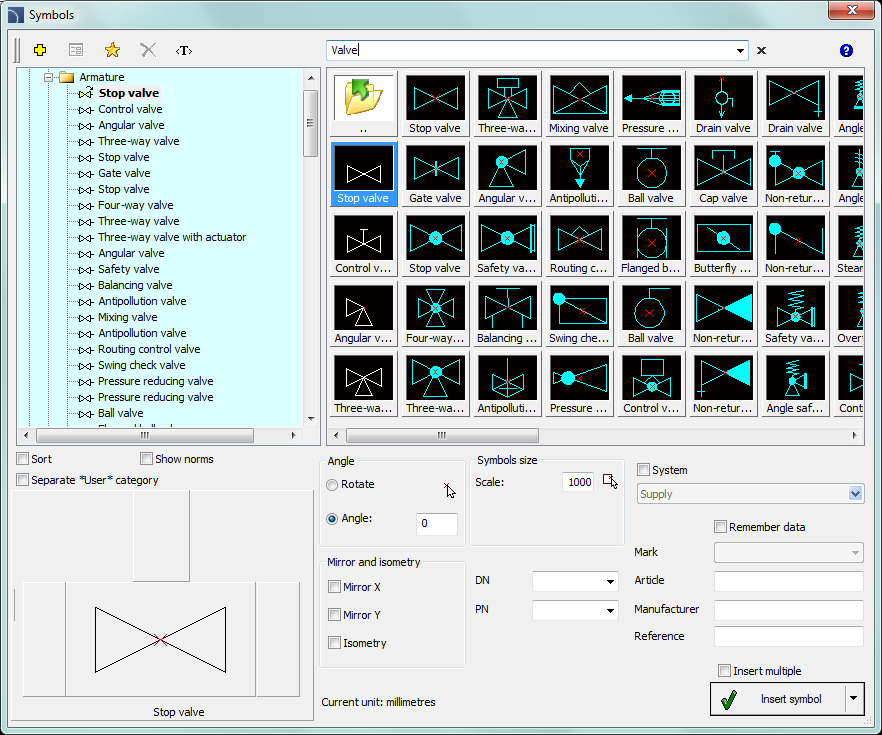

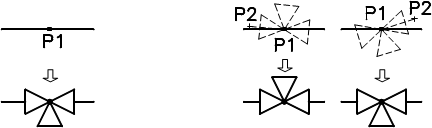

Insérer un symbole

1. Sélectionnez les symboles ou les symboles dans n'importe quelle bibliothèque.

2. Cliquez sur le bouton Insérer un symbole. La fenêtre de dialogue de la bibliothèque se fermera, permettant l'insertion de symboles dans le dessin.

3. Pointez sur une ligne dans laquelle vous souhaitez insérer le symbole.

4. (Facultatif) Cliquez n'importe où dans le dessin pour insérer un symbole.

5. (Facultatif) Spécifiez l'angle de rotation du symbole inséré - cette option est disponible uniquement si l'utilisateur a sélectionné l'option Rotation dans la boîte de dialogue de la bibliothèque.

Lors de l'insertion de symboles dans des lignes, l'angle d'insertion des symboles dépend de l'angle de la ligne (l'angle spécifié dans la boîte de dialogue est ignoré).

Dans ce cas, si l'utilisateur sélectionne l'option Rotation, il pourra spécifier la rotation du symbole par rapport à la ligne. Cette option est très pratique lors de l’insertion de symboles permettant de déterminer la direction de la prise, la position de la poignée, la direction du flux, etc.

L'option Sur le point peut être utilisée lorsqu'il est nécessaire d'insérer le symbole sur un point situé sur une ligne, mais de manière que le symbole ne "s'adapte pas à la ligne". Dans cette option, le symbole inséré "ignore" la ligne, de sorte qu'il ne la casse pas et n'en prend pas l'angle. Cette option est utilisée dans de nombreuses situations, par exemple lors de l’insertion de capteurs, qui doivent généralement toucher des lignes.

Insérer sur le point indiqué

1. Sélectionnez les symboles ou les symboles dans n'importe quelle bibliothèque.

2. À l'aide du bouton , déroulez la liste d'insertion.

3. Cliquez sur le bouton Sur le Point. La boîte de dialogue se fermera, permettant l'insertion de symboles dans le dessin.

4. Pointez sur un point d’une ligne dans lequel vous souhaitez insérer le symbole.

5. (Facultatif) Cliquez n'importe où dans le dessin pour insérer un symbole.

6. (Facultatif) Spécifiez l'angle de rotation du symbole inséré - cette option est disponible uniquement si l'utilisateur a sélectionné l'option Rotation dans la boîte de dialogue de la bibliothèque.

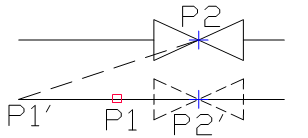

L'option d'extension permet de spécifier précisément le point d'insertion de symbole par rapport à d'autres objets situés dans le dessin. Cela permet d’insérer un symbole dans un point conformément à, par exemple, un autre symbole.

Insérer en extension

1. Sélectionnez les symboles ou les symboles dans n'importe quelle bibliothèque.

2. À l'aide du bouton , déroulez la liste d'insertion.

3. Cliquez sur le bouton En extension. La fenêtre de dialogue de la bibliothèque se fermera, permettant l'insertion de symboles dans le dessin.

4. Cliquez sur une ligne dans laquelle vous souhaitez insérer le symbole (P1).

5. Spécifiez le point d’insertion de symbole par rapport à l’emplacement de l’élément inséré (P2).

6. Spécifiez un décalage supplémentaire ou cliquez sur Entrée pour confirmer le point d'insertion.

7. (Facultatif) Spécifiez l'angle de rotation du symbole inséré - cette option est disponible uniquement si l'utilisateur a sélectionné l'option Rotation dans la boîte de dialogue de la bibliothèque.

8. Le symbole sera inséré dans le dessin et la commande se terminera (si l’utilisateur n’a pas sélectionné l’option Insérer plusieurs).

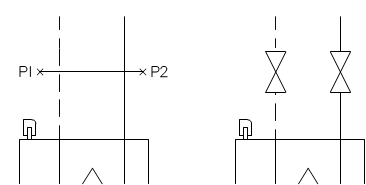

L'option En plusieurs lignes offre la possibilité d'insérer rapidement le symbole sélectionné dans plusieurs lignes. Il permet d’insérer le symbole sélectionné dans toutes les lignes qui se croisent avec la ”ligne d’indication” spécifiée lors de l’insertion (P1 – P2).

Insérer sur plusieurs lignes

1. Sélectionnez les symboles ou les symboles dans n'importe quelle bibliothèque.

2. À l'aide du bouton , déroulez la liste d'insertion.

3. Cliquez sur le bouton En plusieurs lignes. La fenêtre de dialogue de la bibliothèque se fermera, permettant l'insertion de symboles dans le dessin.

4. Spécifiez le premier point de la “ligne de croisement” qui se croise avec les lignes (P1).

5. Spécifiez le deuxième point de la “ligne de croisement” qui se croise avec les lignes (P2).

6. Le symbole sélectionné sera inséré dans toutes les lignes croisées avec la "ligne de croisement”.

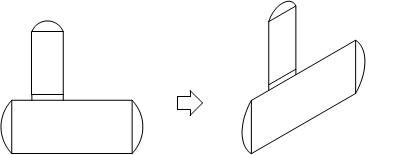

CADprofi permet de créer des dessins axonométriques. L'application CADprofi effectue une transformation appropriée des symboles insérés de manière à leur donner une inclinaison correspondant à l'angle isométrique actuel.

Après avoir sélectionné l'option Isométrie, la signification des contrôles de rotation et de miroir change. L'angle d'insertion par défaut des symboles est l'angle isométrique défini dans CADprofi options (voir page 39).

L'orientation des symboles peut varier en fonction de l'axe d'isométrie. Cela signifie qu’avec les mêmes paramètres, le symbole inséré dans l'axe de droite peut être orienté horizontalement, et s'il est inséré dans l'axe de gauche, il peut être orienté verticalement. Par conséquent, l'utilisateur devra acquérir de l'expérience dans l'utilisation de CADprofi afin de créer efficacement des dessins axométriques.

Les vues isométriques des symboles sont générées automatiquement. Certains symboles n'étaient pas destinés à être utilisés dans les dessins axonométriques. Par conséquent, pour un petit nombre de symboles, leur vue isométrique peut être générée de manière non valide.

L'utilisateur peut ajouter ses propres nouveaux symboles (voir page 136) à CADprofi. Ces symboles peuvent également être utilisés dans les dessins axonométriques. Ajoutez simplement un symbole normal à l'application CADprofi et les vues isométriques de ces symboles seront automatiquement créées par le programme. Lors de la définition de vos propres blocs, l'utilisateur doit éviter d'utiliser des objets complexes, tels que des multilignes, des splines, des blocs imbriqués, des hachures, etc.

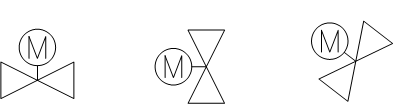

Afin de maintenir l'exactitude du projet, certains symboles sont insérés avec un angle fixe. Les exemples incluent les graviers et les séparateurs. Ces symboles doivent être insérés avec un angle de 0°.

Dans CADprofi, de nombreux symboles ont un angle d’insertion forcé. Lorsque l'utilisateur insérera de tels symboles sur des lignes horizontales ou verticales, ces lignes se briseront automatiquement. Dans d'autres cas, les lignes ne sont pas cassées.

Pour les symboles contenant du texte (attributs visibles), le programme CADprofi ajustera automatiquement l'angle du texte. Grâce à cela, la situation dans laquelle le texte serait affiché "à l'envers" ou "à l'envers" est évitée. L'utilisateur a les possibilités suivantes pour ajuster les textes:

• Angle 0° ou 90°. Si le symbole est inséré avec un angle de 90°, le texte est également pivoté de 90°. Dans les autres cas, l'angle du texte est 0°.

• Angle automatique de -30° à + 120°. Dans ces plages, l'angle de rotation du texte est suffisamment lisible.

Remarque

Les options de réglage du texte sont définies de manière permanente pour chaque symbole. L'utilisateur peut modifier ces options uniquement pour les symboles ajoutés par l'utilisateur.

Afin d’accélérer le travail, le programme CADprofi permet la copie intelligente des symboles du dessin actuel.

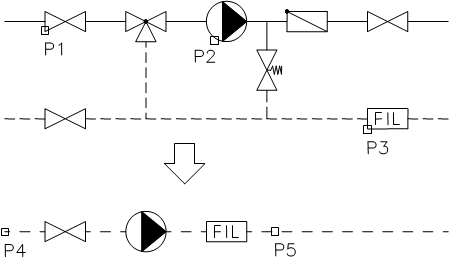

L'option Choisir un symbole est disponible dans Multi symboles et Ventilation - Multi symboles. Après avoir sélectionné cette option, le programme masque la fenêtre de dialogue et active la sélection des symboles à copier (par exemple, P1, P2, P3). Les symboles seront copiés dans le même ordre que leur sélection dans le dessin. Il est possible de sélectionner un seul symbole à plusieurs reprises. Une fois la sélection des symboles effectuée, appuyez sur la touche Entrée (ou le bouton droit de la souris). La fenêtre de dialogue s'affichera à nouveau, dans laquelle l'utilisateur pourra spécifier librement toutes les options (voir page 272) relatives à l'insertion de symboles copiés. Le processus d’insertion de ces symboles est identique à celui des symboles sélectionnés dans les bibliothèques CADprofi (par exemple, insertion dans un point ou dans une ligne - P4, P5)

Remarque

Si, lors de la sélection des symboles, l'utilisateur sélectionne un objet incompatible avec la commande, il ne sera pas ajouté à la liste des symboles copiés. Il est également inacceptable de copier simultanément des symboles de différents modules, tels que des symboles électriques et de tuyauterie.

Dans chaque boîte de dialogue utilisée pour l'insertion de symboles, il existe une option de recherche, grâce à laquelle il est possible de trouver rapidement les symboles souhaités.

Après avoir rempli le champ de recherche, l’application filtrera automatiquement le contenu actuel de la bibliothèque et n’affichera que les catégories contenant les objets correspondant aux résultats de la recherche. Cliquez sur le bouton Restaurer

pour afficher tous les objets de la bibliothèque et mettre fin à la recherche.

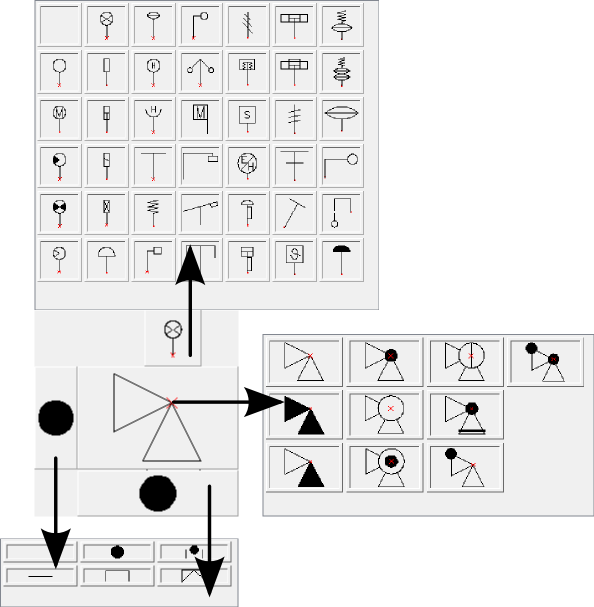

Les symboles multivariants sont des objets grâce auxquels l'utilisateur peut personnaliser rapidement et facilement la vue ou les informations contenues dans l'objet inséré. De cette manière, un symbole multivariant peut remplacer de nombreux symboles "traditionnels", tout en offrant une meilleure possibilité de configurer leur apparence et leur type.

Les symboles multivariés peuvent être librement modifiés à l’aide de la commande Modifier les symboles.

Vannee angulaire – les options de symbole permettent à l'utilisateur de spécifier :

Le programme CADprofi possède plusieurs milliers de symboles regroupés dans des catégories appropriées. Un nombre si grand qu'il est parfois difficile de trouver les symboles nécessaires pour le moment. D'autre part, lorsque vous travaillez sur un projet particulier, il n'est généralement pas nécessaire de travailler avec plus de plusieurs dizaines de symboles. Afin d'accélérer le travail, l'utilisateur peut ajouter des éléments sélectionnés à la catégorie *Favoris*, grâce à laquelle il pourra avoir un accès beaucoup plus rapide.

Il est possible de créer des sous-catégories associées à un thème spécifique, par exemple une catégorie distincte pour les symboles utilisés dans la conception des chaudières, des installations sanitaires, etc. De plus, un élément peut être ajouté à plusieurs sous-catégories.

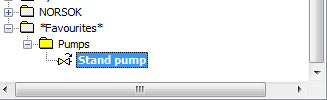

Pour les éléments placés dans la catégorie *Favoris*, il est possible de changer leur nom, qui sera utilisé ultérieurement dans les nomenclatures, les légendes et les descriptions. Le changement de nom peut également être utilisé pour les traductions propres à certains symboles de normes internationales.

Le bouton Ajouter aux favoris

permet de copier n’importe quel symbole dans la catégorie *Favoris*. Ce dossier est créé automatiquement une fois que l'utilisateur a copié le premier symbole.

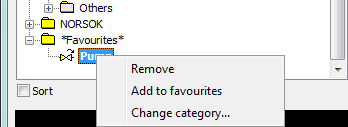

Il est possible de supprimer des symboles de la catégorie *Favoris*. Pour ce faire, sélectionnez le symbole et choisissez l’option Supprimer

dans la boîte de dialogue.


Insérer un symbole sur un point	Insertion du capteur sur un point


Sans rotation	Avec rotation

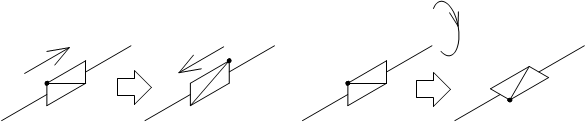

Tourner le symbole	Symbole orienté

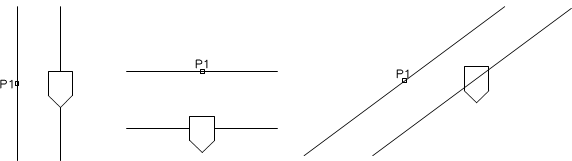

Ligne verticale	Ligne horizontale	Ligne inclinée
