La commande Lignes - Hydraulique et pneumatique contient des lignes de base utilisées pour dessiner des schémas technologiques, ainsi que des schémas hydrauliques et pneumatiques. Il est possible de dessiner simultanément de nombreuses lignes avec un espacement spécifié et un décalage spécifié par rapport aux objets présents dans le dessin. Le programme permet de définir les types de lignes tracées, ainsi que de définir les types de système propres à l'utilisateur.
Dans le programme CADprofi, les lignes schématiques désignent tous les tuyaux (conduites) ou câbles (lignes électriques). Pour cette raison, toutes les possibilités et options concernant les lignes ont été décrites dans les chapitres appropriés des modules CADprofi CVC et tuyauterie et CADprofi Electrical (voir page 228 and 355).
Cette commande contient également des lignes générales et spéciales, par ex. identification du terrain, description du sol en béton, lignes de démarcation et autres.

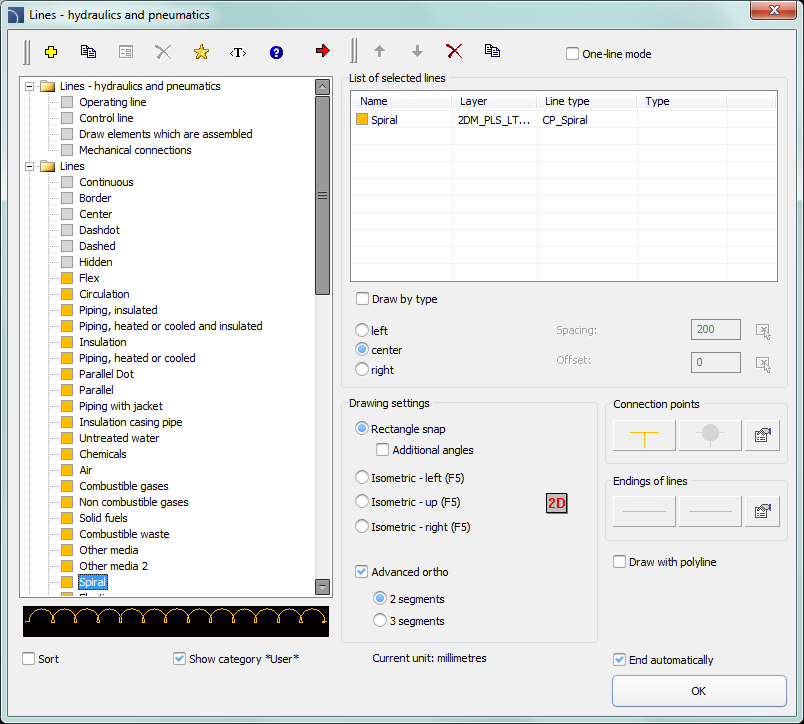

Lignes - boîte de dialogue hydraulique et pneumatique
Procédures
1.
Exécuter la commande Lignes - hydraulique et
pneumatique
.
2. Dans la boîte de dialogue, sélectionnez la ligne souhaitée.
3.
Cliquez sur le bouton Ajouter un élément à une liste
, ou double-cliquez dessus pour le
placer dans la liste des lignes sélectionnées.
4. (Facultatif) Répétez les étapes 2 et 3 pour ajouter d'autres lignes à la liste.
5.
(Facultatif) À l’aide des boutons Copier les lignes
sélectionnées
, Supprimer les lignes sélectionnées
, ajoutez ou supprimez la ligne
sélectionnée de la liste.
6.
(Facultatif) L’utilisation des boutons Déplacer les lignes
vers le bas
/ Déplacer les lignes vers le
haut
modifie l’ordre des lignes
dans la liste.
7. (Facultatif) Remplissez les détails sur le type de ligne, activez/désactivez l'option Dessiner par type.
8. (Facultatif) S'il y a plus d'une ligne dans la liste des lignes sélectionnées, définissez la valeur de décalage.
9. Spécifiez le contour et l'espacement si nécessaire.
10. (Facultatif) Si dans la liste des lignes sélectionnées, il n'y a qu'un seul objet, vous pouvez définir les options de connexion et de fin de ligne.
11. Activer/désactiver l'option de fin automatique.
12. Cliquez sur le bouton OK pour commencer à dessiner une ligne en indiquant des points sur le dessin. Pour terminer, cliquez sur la touche Entrée ou Echap.
Les lignes schématiques sont de simples lignes ou des polylignes, c'est pourquoi il est également possible de dessiner des lignes avec les commandes standard du programme de CAO telles que Ligne ou Polyligne. Cependant, il convient de noter que les lignes tracées de cette manière doivent être placées sur les calques appropriés. Pour faire correspondre les propriétés (par exemple, les couches), entre les objets dessinés, vous pouvez utiliser la commande Correspondance des propriétés située dans le programme de CAO.
Conseil:
Pour éditer des lignes, utilisez la commande ”Modifier Lignes schématiques” (voir page 47).

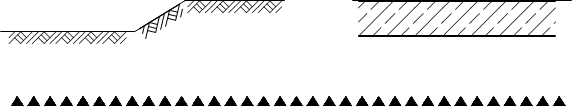

Exemple de différentes lignes spéciales avec une échelle de densité appropriée (_Ltscale)
