Symbole – hydraulika i pneumatyka

Polecenie Symbole – hydraulika i pneumatyka zawiera elementy wykorzystywane przy tworzeniu schematów hydrauliki i pneumatyki siłowej.

Tworzenie schematów instalacji związane jest z rysowaniem przewodów, wstawianiem symboli oraz z opisywaniem rysunków. Program CADprofi oferuje projektantowi odpowiednie polecenia, które znacznie ułatwiają, a także przyspieszają pracę. Ważnym etapem tworzenia projektu jest opisywanie elementów schematów, dzięki czemu możliwe jest tworzenie zestawień z symboli i przewodów zastosowanych w projektach.

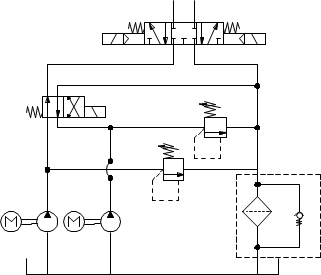

Przykładowy schemat

Wszystkie symbole dostępne w programie CADprofi są wstawiane do rysunku jako bloki, które mogą być kopiowane, usuwane lub edytowane za pomocą standardowych poleceń programu CAD. Większość symboli może być także edytowanych za pomocą poleceń edycyjnych programu CADprofi, w tym: Szybka edycja.

Symbole najczęściej służą do graficznego przedstawienia rzeczywistych urządzeń, armatury i innych elementów instalacji, z tego względu możliwe jest wprowadzanie do symboli parametrów technicznych o produktach zastosowanych w projekcie (polecenie Atrybuty i opisy), a także numerowanie i oznaczanie symboli. Informacje te mogą być wykorzystane przy opisywaniu rysunków, podczas tworzenia graficznych legend, zestawień lub specyfikacji (patrz str. 53).

W programie dostępnych jest kilka opcji ułatwiających wstawianie symboli do rysunku.

Opcja: „wstaw symbol”

Jest to domyślna opcja pozwalająca na wstawienie symbolu w dowolnym punkcie lub w przewód. Przy wstawianiu symbolu w przewód kąt jego wstawienia jest uzależniony od kąta przewodu (ignorowany jest kąt określony w oknie dialogowym).

Procedury

Wstawienie w przewód                 Wstawienie w dowolny punkt

Opcja: wstaw „we wskazanym punkcie”

Opcję We wskazanym punkcie można wykorzystać w przypadku, gdy niezbędne jest wstawienie symbolu w punkcie leżącym na przewodzie, ale w taki sposób, aby symbol nie „dopasowywał się do przewodu”. W opcji tej wstawiany symbol „ignoruje” przewód, dlatego go nie przerywa i nie przejmuje od niego kąta. Opcja ta jest wykorzystywana w wielu sytuacjach, np. przy wstawianiu czujników, które zazwyczaj muszą stykać się z przewodami.

Procedury

Wstawienie symbolu bez dopasowania do przewodu

Opcja: wstaw „na przedłużeniu”

Opcja Na przedłużeniu umożliwia precyzyjne określenie punktu wstawienia symboli względem innych obiektów znajdujących się w rysunku. Funkcja ta pozwala, np. na wstawienie symbolu w punkcie wyznaczonym na podstawie innego symbolu.

Procedury

Wstawianie na przedłużeniu

Opcja: wstaw „w wiele przewodów”

Opcja w wiele przewodów daje możliwość szybkiego wstawienia wybranego symbolu w wiele przewodów. Funkcja ta pozwala na wstawienie wybranego symbolu we wszystkie przewody, krzyżujące się z „linią wskazującą”, określoną podczas procesu wstawiania (P1–P2).

Wstawianie symbolu w wiele przewodów

Procedury

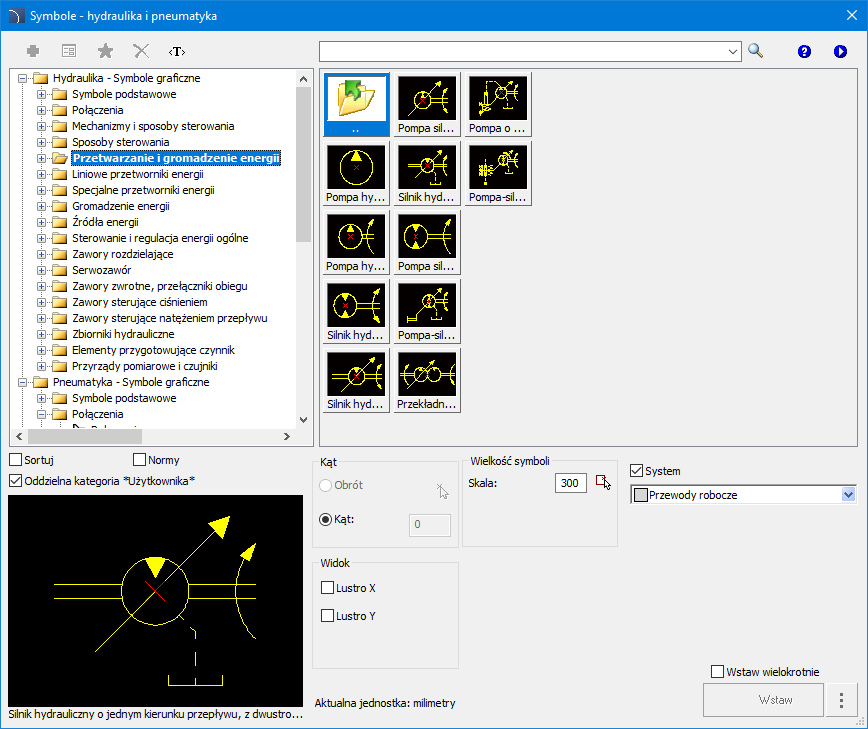

Okno dialogowe Symbole – hydraulika i pneumatyka zawiera:

Menu narzędzi:

•    Zdefiniuj nowy  – umożliwia dodanie nowego elementu do bazy danych. Sposób rozszerzania bazy został opisany w rozdziale Definiowanie bloków użytkownika).

•    Edytuj  – umożliwia Edycja parametrów bloków użytkownika).

•    Dodaj do ulubionych  – kopiuje symbol do kategorii *Ulubione*).

•    Usuń  – kasuje wskazany symbol z kategorii *Ulubione*.

Drzewo kategorii – zbiór wszystkich kategorii i symboli zawartych w bibliotece, przedstawionych w układzie rozwijanego drzewa. Istnieje możliwość dostosowania kolejności wyświetlania symboli na liście za pomocą opcji:

•    Sortuj – ułożenie kategorii i jej zawartości w kolejności alfabetycznej.

•    Pokaż normy – włącza/wyłącza wyświetlanie symboli według norm.

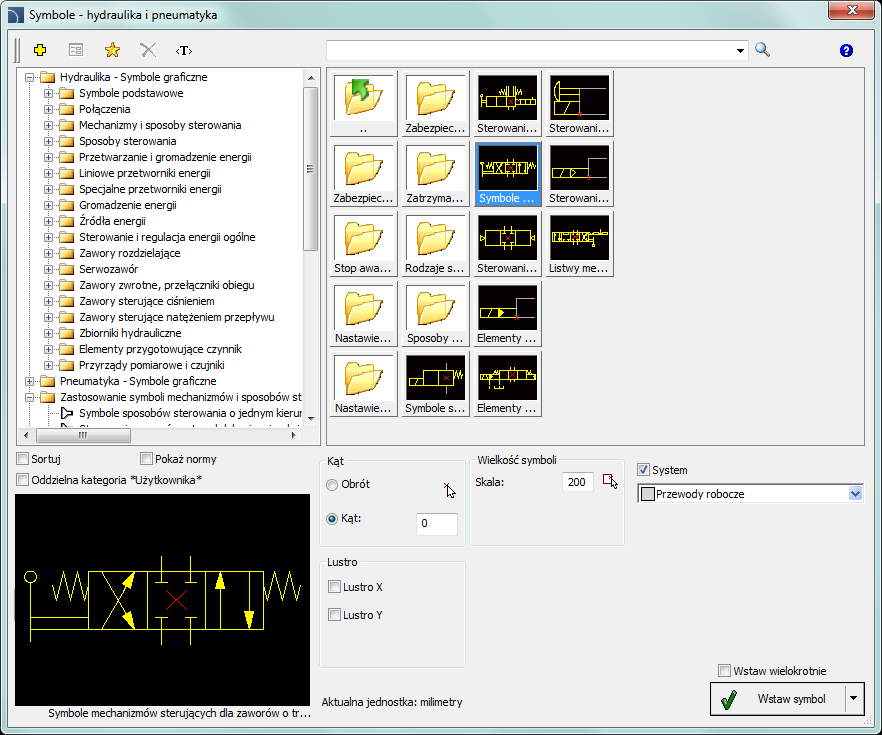

Okno dialogowe „Symbole – hydraulika i pneumatyka”

Widok miniatur – wyświetla zawartość aktualnie wskazanej kategorii w postaci miniatur.

Podgląd – okno wyświetlające duży podgląd wskazanego symbolu. Kliknięcie prawym przyciskiem myszy na podgląd spowoduje powiększenie widoku.

Kąt/Obrót – możliwość określenia stałego kąta wstawienia symboli lub włączenie opcji obrót, dla której kąt symbolu jest określany przez obracanie podczas wstawiania.

Skala – określa wielkość wstawianych symboli. Istnieje możliwość wpisania współczynnika skali lub wskazania na rysunku symbolu, którego skalę chcemy wykorzystać.

System – jeśli w opcjach programu aktywna jest opcja rozszerzonej struktury warstw (patrz str. 33), to symbole będą umieszczane na warstwach zależnych od rodzaju instalacji (systemu). W przypadku wstawiania symbolu w przewód opcja System jest ignorowana, a warstwa symbolu zależy od rodzaju wykrytego przewodu.

Lustro X, Y – włączenie opcji spowoduje stworzenie odbicia lustrzanego względem osi X, Y dla wskazanego obiektu.

Wstaw wielokrotnie – włącza/wyłącza możliwość wielokrotnego wstawiania symbolu do rysunku. Proces wstawiania wymaga zakończenia przez użytkownika za pomocą klawisza Enter lub Esc.

Procedury

Tworzenie schematów pneumatycznych
