Symboly a značky

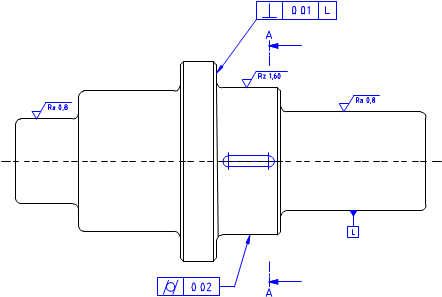

Program CADprofi má typické značení, které je použito pro vytváření dokumentace v oboru strojírenství. Toto značení je připraveno podle národních i mezinárodních norem, včetně PN, EN, ISO a DIN.

Značky jsou multi-variantní prvky, jejichž zjev a informace mohou být snadno přizpůsobeny. Tímto způsobem může jeden multi-variantní symbol nahradit mnoho „tradičních“ symbolů z knihovny, dávajíc uživateli větší možnosti konfigurovat jejich typ a vzhled. Multi-variantní symboly mohou být volně upravovány příkazem Symboly - upravit.

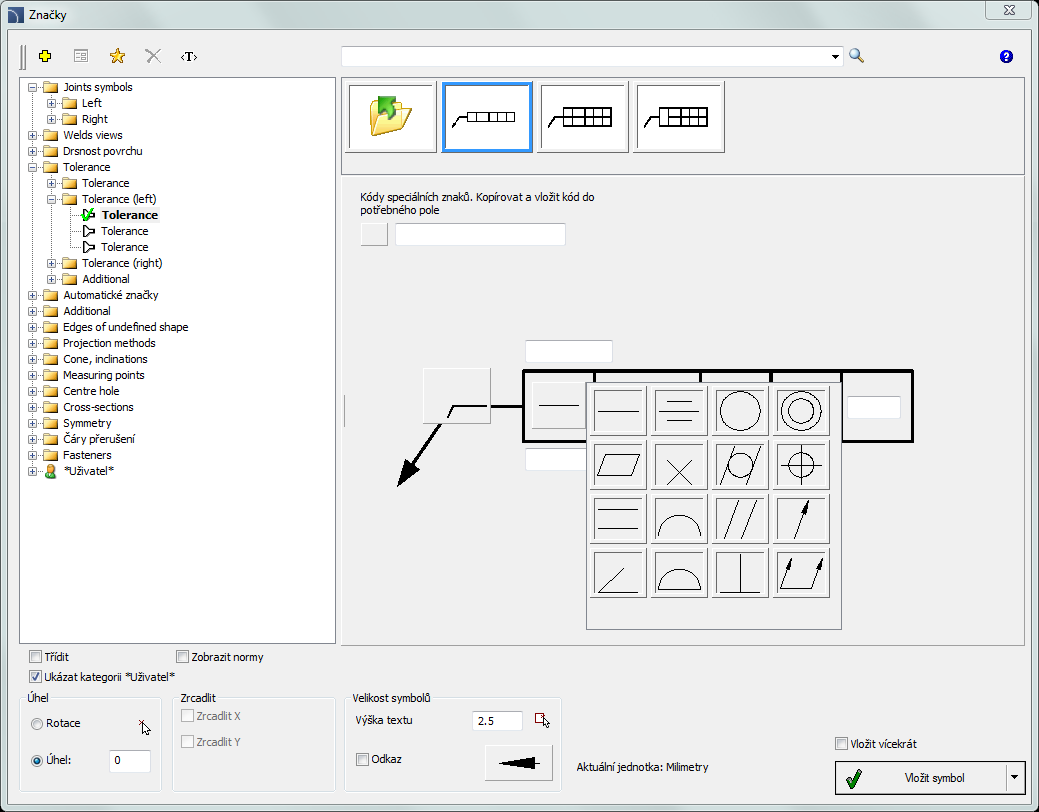

Všechny značky jsou dostupné v příkaze Značky. Tyto symboly jsou také dostupné v mnoha dalších příkazech, díky čemuž má uživatel rychlý přístup ke značkám nebo symbolům, které jsou v tom okamžiku potřeba.

• Definuj nový (Define new)

– umožňuje přidat nový prvek do databáze. Přečtěte si o tom víc v kapitole Definování uživatelských bloků).

Strom kategorií – sada všech kategorií a symbolů z k knihovny, zobrazený jako roletové menu. Uživatel může přizpůsobit pořadí na displeji použitím možnosti:

Miniatura (Thumbnail view) – zobrazuje obsah aktuálně vybrané kategorie jako miniatury.

Úhel/Rotace – možnost specifikovat pevný úhel při vkládání prvku nebo umožnění otáčení, při kterém je úhel prvku dán otáčením během vkládání.

Měřítko – určí velikost vkládaných symbolů. Je možné vložit hodnotu měřítka nebo označit ve výkrese symbol, jehož měřítko by uživatel rád použil.

Zrcadlit, X, Y– povolení této možnosti vytvoří zrcadlový obraz specifikovaného objektu podle osy X nebo Y.

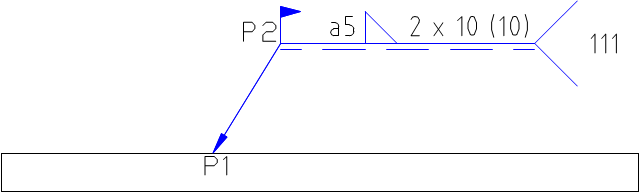

Vynášecí čára – umožnit/znemožnit použití vynášecí čáry pro popisy. Kliknutím na tlačítko

, které symbolizuje aktuálně nastavený typ šipky, může uživatel změnit následující nastavení značky:

• Typ šipky – symbol, který je vložen do počátečního bodu, například šipka.

• Vložit jeden segment –kreslení jedno- nebo multi-segmentové vynášecí čáry.

Vložit vícekrát– umožní/znemožní volbu vložit symbol vícekrát do výkresu. Proces vkládání vyžaduje od uživatele stisknout klávesu Enter nebo Esc když chce ukončit vícenásobné vkládání symbolů.

Výška textu – hodnota, která určuje výšku textu a měřítko celého bloku.

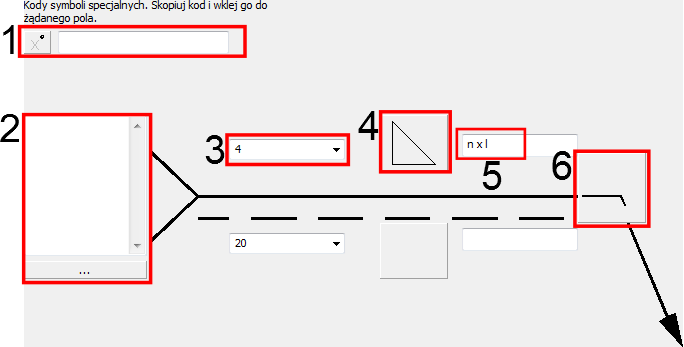

Náhled symbolu – aktivní oblast, která obsahuje náhled a parametry vybrané značky. Každý ovládací prvek v této oblasti dává možnost přizpůsobit obsah multi-variantního symbolu.

1. Pole kódů speciálních symbolů – dává možnost zobrazit kód vybraného symbolu, takže může být kopírován a vložen kamkoliv do textového pole.
Seznam symbolů je dostupný po stisknutí tlačítka

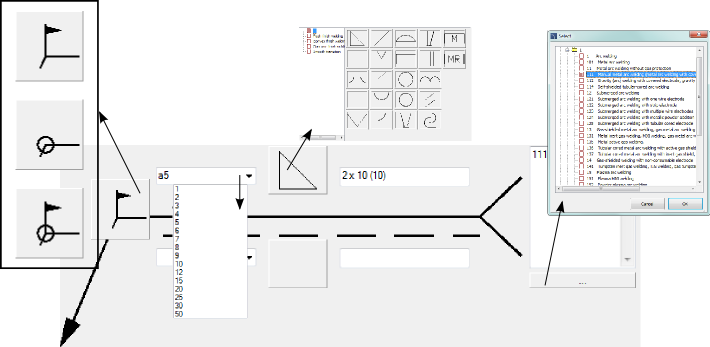

2. Textové pole – dává možnost vložit víceřádkový text. Toto pole může být vyplněno jakoukoliv informací vybranou z dalšího okna, které je otevřeno tlačítkem Browse

3. „Roletový“ seznam – dává možnost vložit jakoukoliv hodnotu nebo vybrat ze seznamu (stisknutím tlačítka

). Tam jsou také dostupné seznamy, které dovolí pouze vybrat hodnotu (s možností upravit pole).

4. Grafický „roletový“ seznam – dává možnost vybrat jednu z dostupných grafických značek.

6. Tlačítko doplňkového symbolu – pokaždé, když uživatel klikne na toto tlačítko, zobrazí se další dostupný symbol v poli tlačítka.

Pro některé multi-variantní symboly mohou být také dostupné další ovládací prvky, jako tlačítko pro měření rozměrů nebo úhlů na výkrese, políčka „umožnit/znemožnit“ a další.
