Polecenie Schematy pozwala na wstawienie gotowych schematów lub typowych fragmentów schematów, np. układy podłączenia zasobników, różne układy rozdzielaczy, układy zasilania obwodów grzewczych, typowe schematy kotłowni, schematy węzłów cieplnych itp.
Przy wstawianiu schematu jest on najczęściej rozbijany na elementy składowe. Dzięki temu istnieje możliwość edycji rysunku, dodania opisów itd.

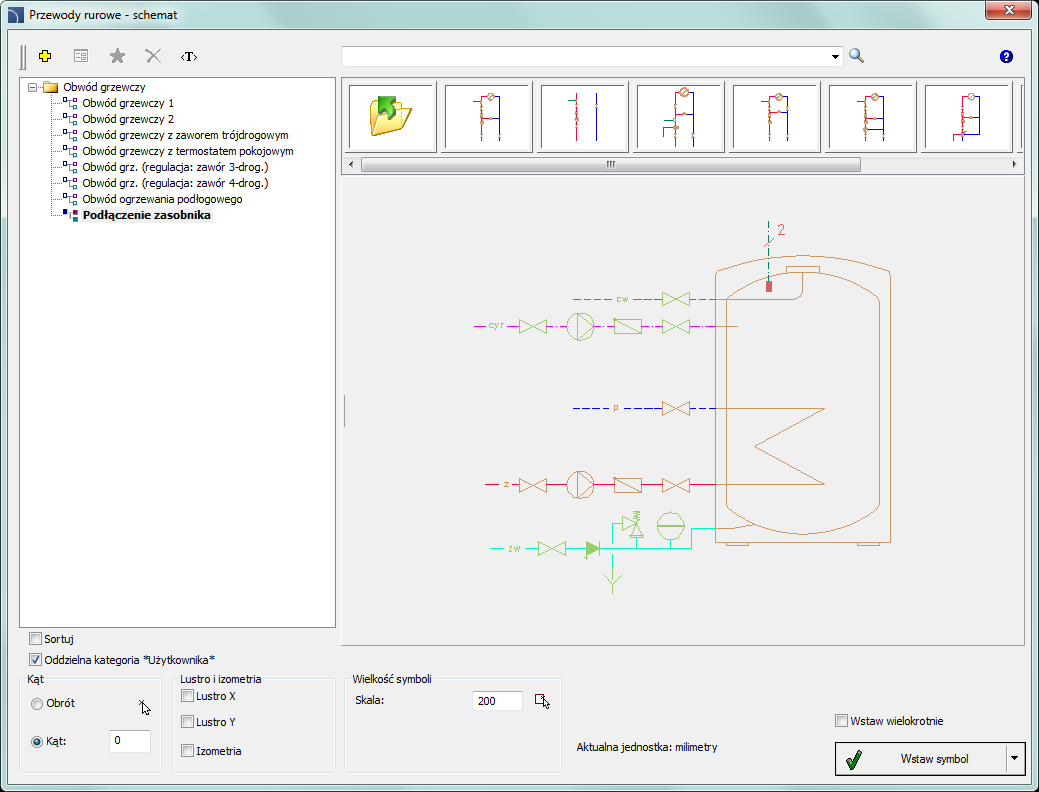

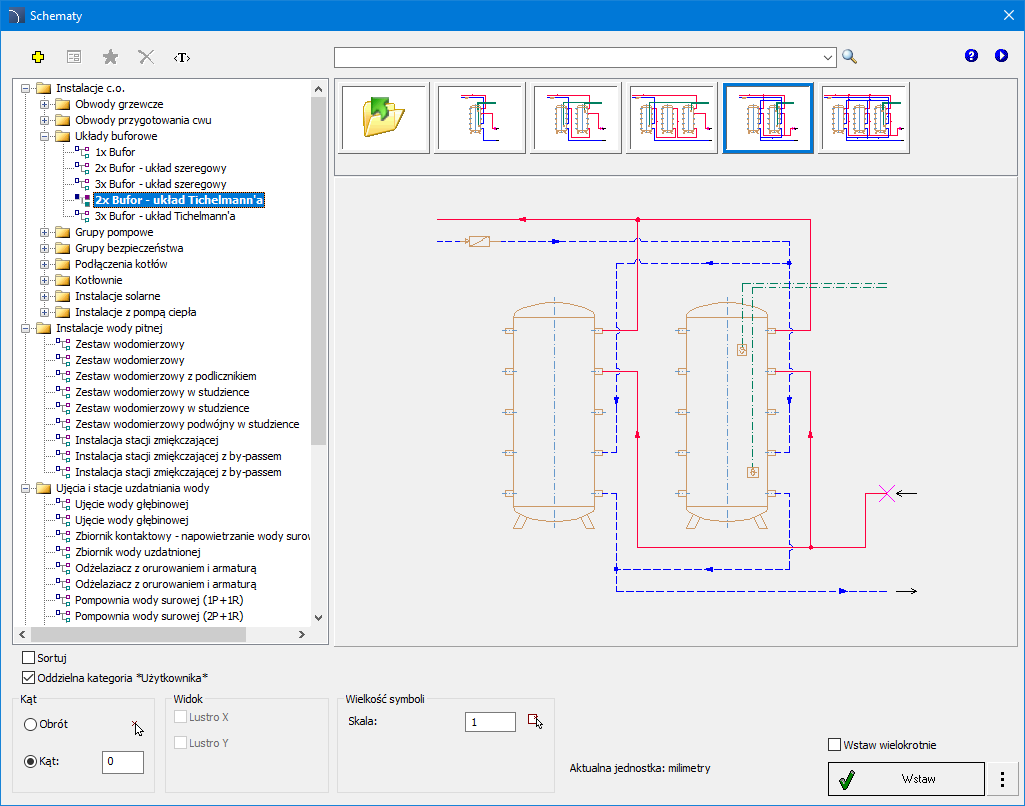

Okno dialogowe „Schematy”
Podstawowa funkcjonalność oraz opcje dotyczące symboli zostały opisane w rozdziale Symbole).
Okno dialogowe Schematy zawiera:
Menu narzędzi:
•Zdefiniuj nowy
–
umożliwia dodanie nowego elementu do bazy danych. Sposób rozszerzania bazy
został opisany w rozdziale Definiowanie bloków użytkownika).
•Edytuj
–
umożliwia edycję bloków *Użytkownika*.
•Dodaj do ulubionych
– kopiuje symbol do folderu *Ulubione*).
•Usuń
– kasuje wskazany symbol z kategorii
*Ulubione*.
Kąt/Obrót – możliwość określenia stałego kąta wstawienia symboli lub włączenie opcji obrót, dla której kąt symbolu jest określany przez obracanie podczas wstawiania.
Sortuj – włącza/wyłącza ułożenie kategorii w kolejności alfabetycznej.
Szukaj – otwiera okno wyszukiwania schematów.
Lustro i izometria:
•Lustro X, Y – włączenie opcji spowoduje stworzenie odbicia lustrzanego względem osi X, Y dla wskazanego obiektu.
•Izometria – włączenie opcji spowoduje przekształcenie symbolu w sposób umożliwiający poprawne wstawienie go w schematach izometrycznych.
Opcja może być niedostępna dla niektórych symboli.
Wstaw symbol – zatwierdza wybór schematu i pozwala na umieszczenie go w rysunku.
Przykładowy schemat z bibliotek producentów:

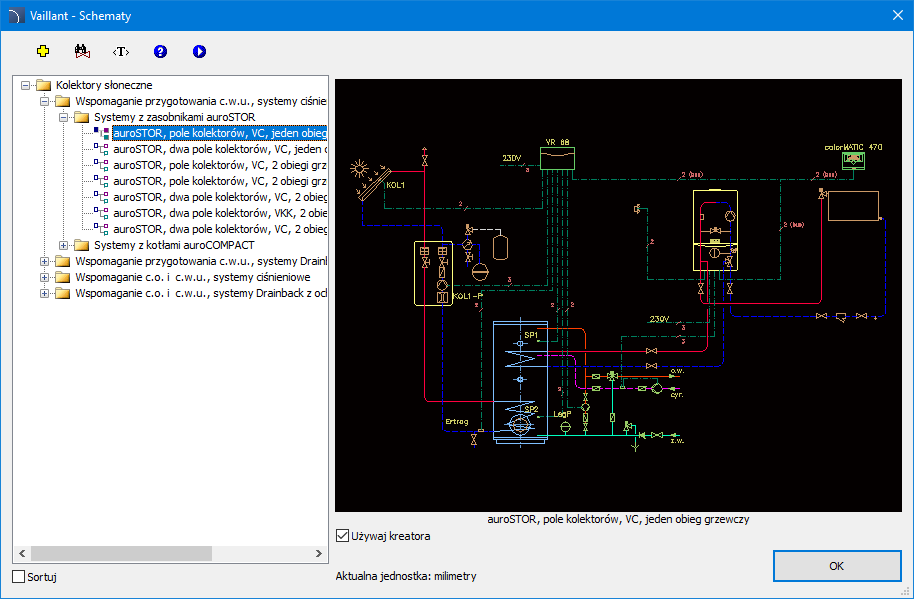

Okno dialogowe „Vaillant – Schematy”
Aby wstawić schematy z bibliotek producentów należy uruchomić polecenie Biblioteka produktów z głównego paska narzędzi CADprofi lub z górnego menu. Następnie należy wybrać bibliotekę żądanego producenta. W programie dostępne są gotowe schematy kotłowni przygotowane według katalogów firm ACV, Viessmann oraz Vaillant.
