Idraulica e pneumatica simboli

Il comando simboli idraulici e pneumatici contiene elementi che vengono utilizzati nella creazione di idraulica e pneumatica schemi.

schemi di installazione creando è associato a tracciare linee, inserendo simboli e descrivendo disegni. CADprofi dà al progettista i comandi appropriati, che rendono più facile descrivere elementi regime, grazie alla quale è possibile creare distinte base dei simboli e le linee che sono utilizzati nei progetti.

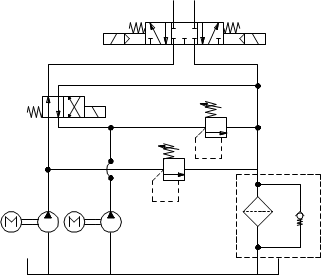

Uno schema esemplare

Tutti i simboli disponibili nel programma CADprofi vengono inseriti come blocchi, che possono essere copiati, cancellati o modificati con l'uso di comandi standard programma CAD. La maggior parte dei simboli possono essere anche modificati con l'uso di comandi di modifica CADprofi come ad esempio: edit rapida, Modifica simboli e Elimina simboli.

I simboli sono spesso utilizzati per rappresentare graficamente dispositivi reali, armature e altri impianti elementi, pertanto è possibile aggiungere parametri tecnici, sui prodotti utilizzati nel progetto, ai simboli (attributi e descrizioni comando), così come la numerazione e simboli segni. Queste informazioni possono essere utilizzate per descrivere disegni durante la creazione grafica di legende o specifiche (Vedi pagina 46).

Programma possiede diverse opzioni che rendono più semplice per inserire simboli nel disegno.

opzione 'Inserisci simbolo'

Questa è l'opzione predefinita che consente di inserire simboli in qualsiasi punto o in una linea indicata dall'utente. Quando si inseriscono simboli in linee, l'angolo di inserimento simbolo dipende dall'angolo linea (l'angolo specificato nella finestra di dialogo viene ignorato).

Procedure

Inserire in una linea                       Inserire in ogni punto

opzione 'Into punto'

L'opzione punto Into può essere utilizzata quando è necessario inserire il simbolo in un punto che si trova su una linea, ma in modo tale che il simbolo non "di adattarsi alla linea". In questa opzione, il simbolo inserito "ignora" la linea, in modo che non si rompe e non ci vuole l'angolo da esso. Questa opzione è usata in molte situazioni, ad esempio durante l'inserimento di sensori, che normalmente devono toccare linee.

Procedure

Inserimento di un simbolo senza regolare nella linea

opzione 'In estensione'

L'opzione In estensione permette di specificare precisamente il punto di inserimento simbolo in relazione ad altri oggetti che si trovano nel disegno. Questo permette di inserire un simbolo in un punto in conformità ad esempio un altro simbolo.

Procedure

Inserimento in estensione

 Opzione 'In linee multiple'

L’opzione In linee multiple dà la possibilità di inserire rapidamente simbolo selezionato in molte linee. Consente di inserire simbolo selezionato in tutte le linee che si intersecano con la “linea indicazione”, che è stato specificato durante l'inserimento (P1-P2).

Inserimento di simboli in molte linee

Procedure

I simboli - finestra di dialogo idraulica e pneumatica contiene i seguenti elementi:

menu Strumenti:

•    definire nuovi  - permette di aggiungere un nuovo elemento alla base di dati. Per saperne di più su di esso nelDefinizione dei blocchi utente).

•    Modifica  - consente diparametri Modifica dei blocchi utente).

•    Aggiungi ai preferiti - copie simbolo alla * Preferiti *).

•    Elimina  - cancella i simboli selezionati tra i preferiti * * categoria.

categorie albero- un insieme di tutte le categorie e simboli nella libreria, indicato come un albero di pull-down. L'utente può personalizzare l'ordine di visualizzazione utilizzando le seguenti opzioni:

•    Ordinare - l'ordine alfabetico di posizionamento categorie e il loro contenuto.

•    Mostra norme- abilita / disabilita la visualizzazione dei simboli secondo le norme.

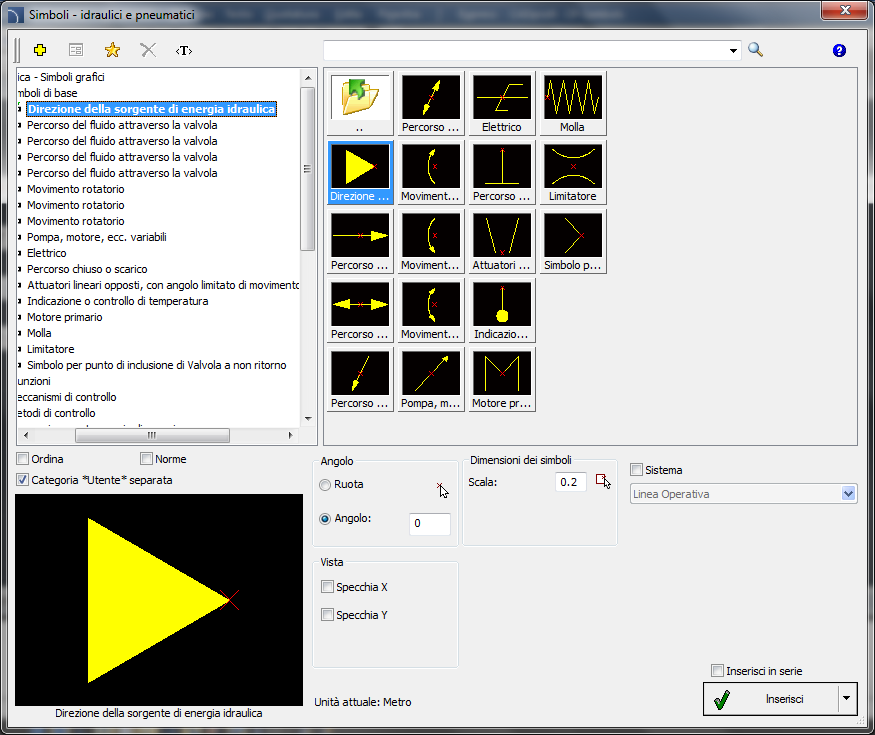

finestra di dialogo idraulica e pneumatica - Simboli

vista Thumbnail - visualizza il contenuto della categoria attualmente selezionata come miniature.

Anteprima- visualizza l'anteprima del simbolo attualmente selezionato. Cliccando col tasto destro sulla finestra di anteprima lo zoom della vista.

Angolo / rotazione - possibilità di specificare un angolo fisso quando si inserisce un elemento o abilitare l'opzione di rotazione, in cui l'angolo di elemento è definito dalla rotazione durante l'inserimento.

Scala -   Specifica la dimensione dei simboli inseriti. E 'possibile inserire il valore di scala o per indicare un simbolo sul disegno il cui utente scala vorrebbe utilizzare.

Sistema -            se nelle opzioni del programma, la esteso nome struttura strato (Pagina di controllo. 29)è abilitato, simboli verranno inseriti su livelli a seconda del tipo di installazione (sistema). In caso di inserimento di simboli in una linea esistente allora l'opzione di sistema viene ignorato e gli strati di simboli dipende dal tipo linea.

Specchio X, Y- abilitando questa opzione viene creata un'immagine speculare X o Y per l'oggetto specificato.

inserire più- abilita / disabilita la possibilità di inserire più simboli al disegno. Il processo di inserimento necessita dall'utente per premere il tasto INVIO o ESC quando ha terminato l'inserimento più simboli.

Procedure

Creazione di schemi pneumatici
